本章节所涵盖的器具为水的计量与监控专用设备，主要用于对水量、水质、压力等参数进行计量与监控，保障供水的计量准确，实时监控供水的状态，保障供水的安全，为供水的运维提供数据支撑。
本分类下的器具为水量的计量专用设备，用于对用水量进行计量，实现水费的计量、水量的监测，有机械水表、智能水表、流量计等多种类型，可适配不同的流量、管径，保障计量的准确。
外观特征

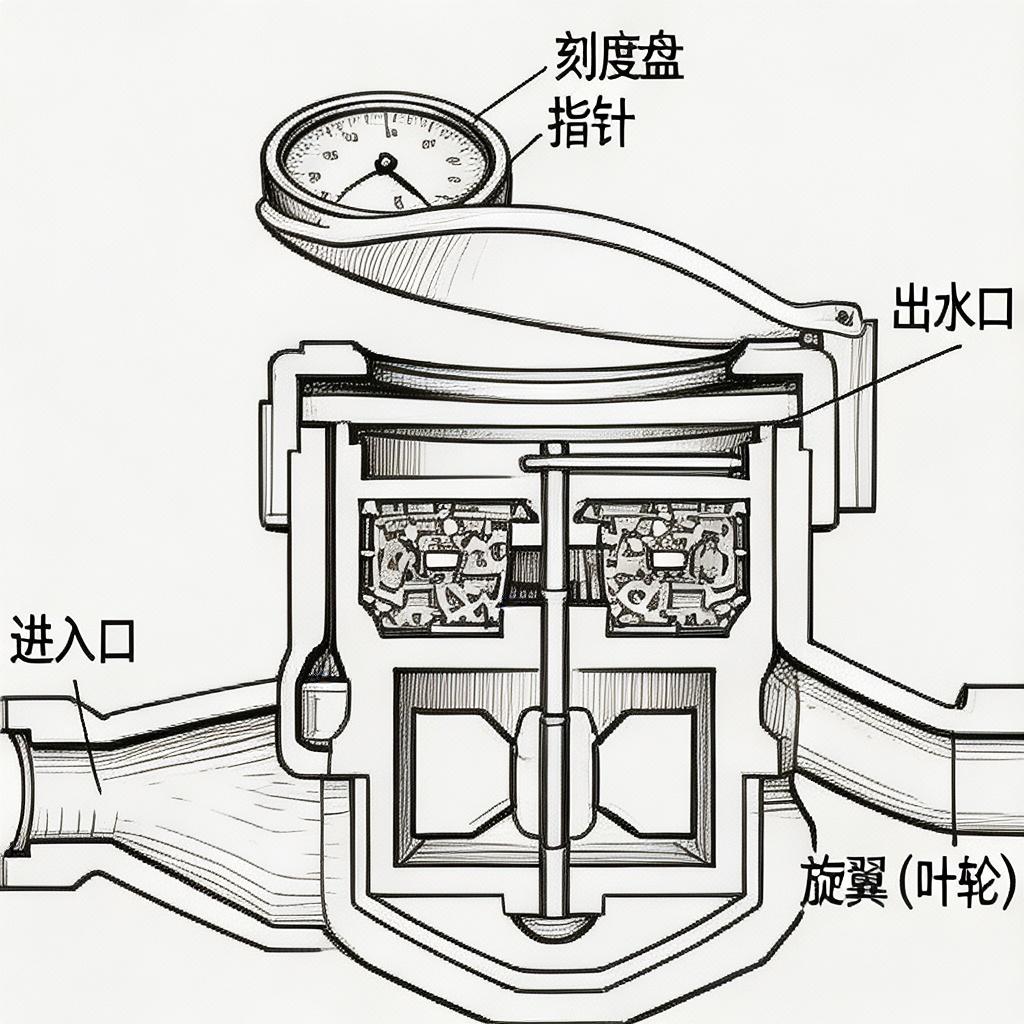

机械水表为小巧的阀体结构，通常为铜质，顶部有透明的表盘，内部有齿轮和指针，可直观看到读数，接口为螺纹接口，可直接安装在管道上，结构简单，无需电源。
功能作用
用于计量家庭或小型管路的用水量，通过机械的方式记录水流的体积，是最传统的水表，无需电源，安装方便，成本低，广泛应用于家庭的用水计量。

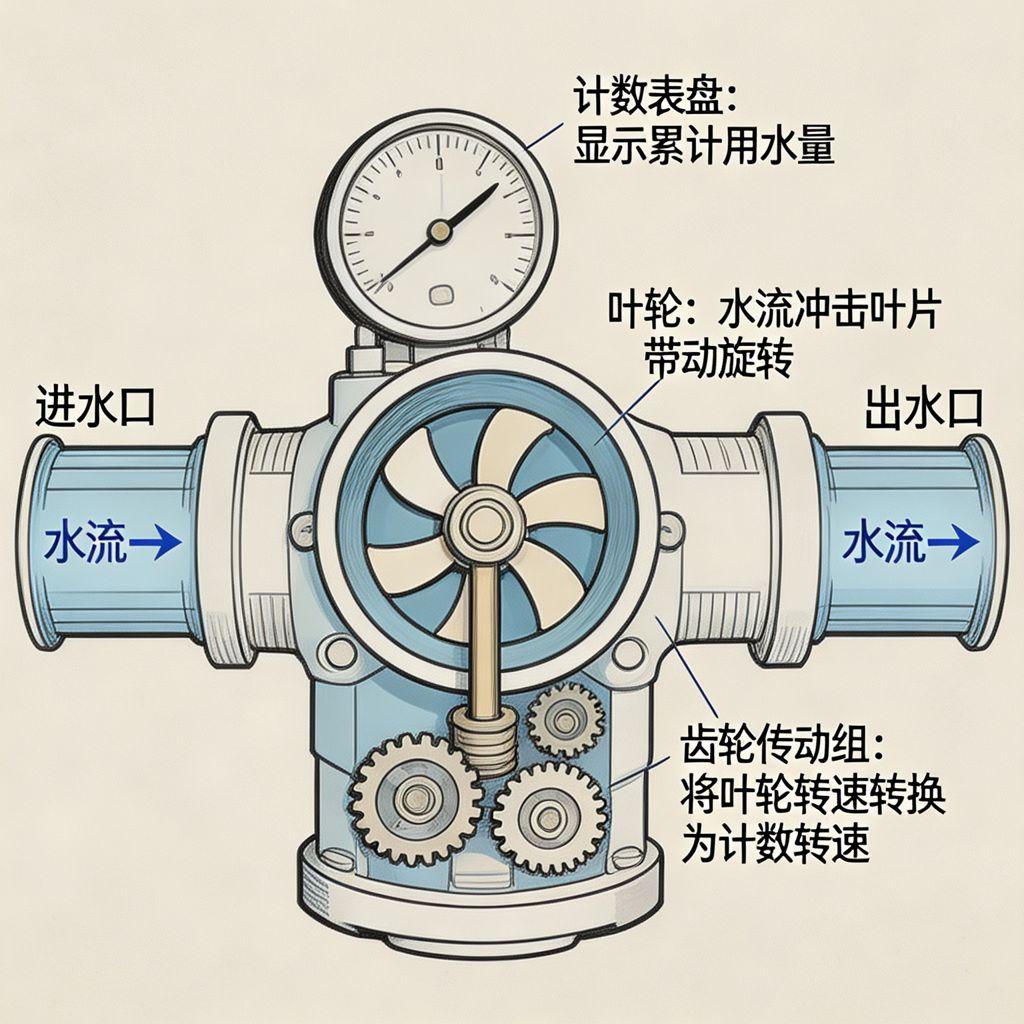

工作原理
水流通过水表，推动内部的叶轮旋转，叶轮的旋转通过齿轮传动，带动表盘的指针转动，记录水流的体积，每旋转一定的角度，对应一定的流量，累计起来就是总的用水量。
安装要点
安装时需注意水流方向，水表的流向标识需与水流一致，不能装反；需安装在水平的管道上，保证叶轮的正常旋转；前后需有足够的直管段，保证水流的稳定，提高计量的精度。
效率标准
计量的精度可达 ±2%，可计量 0.01-10m³/h 的流量，量程比大，可适应不同的流量，使用寿命可达 8-10 年，无需电源，运行成本低。
维护与提效小贴士
定期检查水表的读数，防止卡滞；定期清理进口的过滤器，防止杂物卡住叶轮；避免长期的超流量运行，防止损坏叶轮；定期校验水表的精度，保证计量的准确。
外观特征

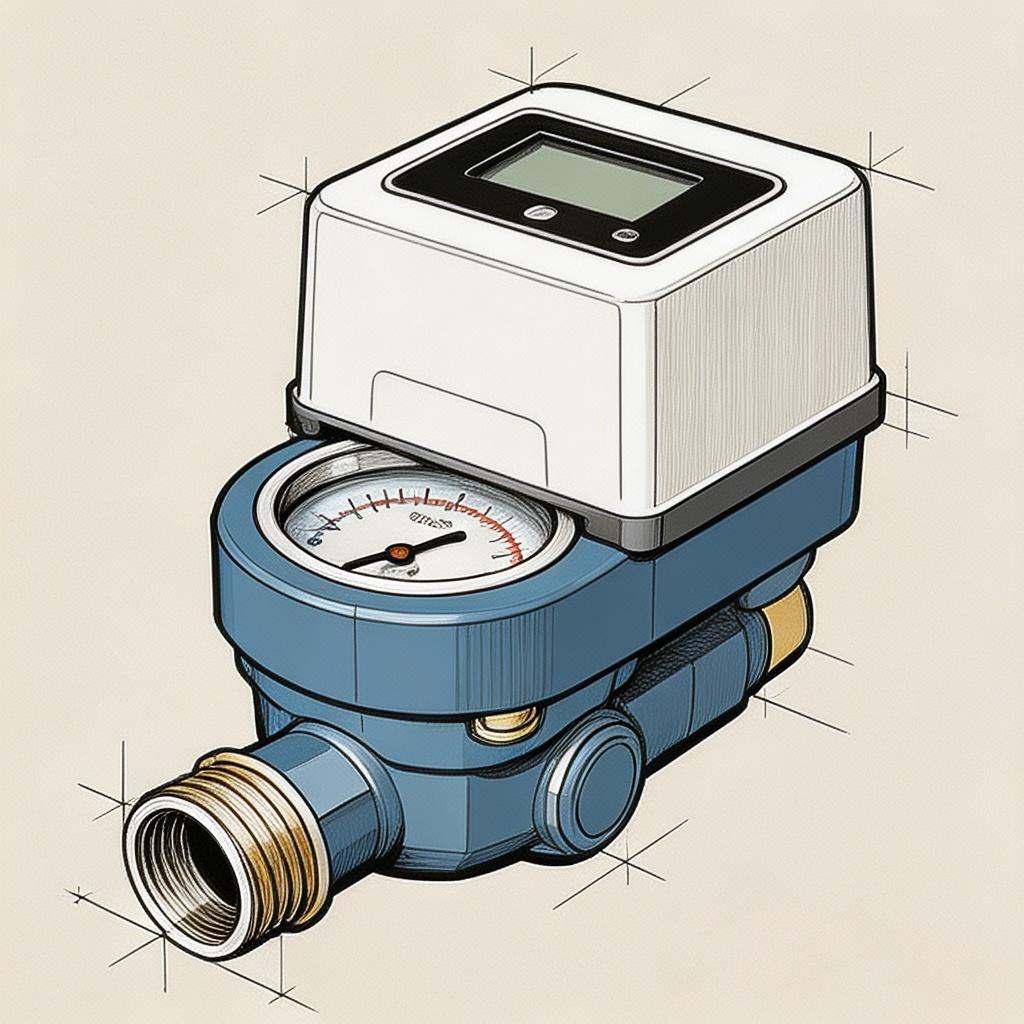

智能 IC 卡水表为在机械水表的基础上，增加了 IC 卡控制模块，顶部有 IC 卡的插卡口，还有电子显示屏，可显示剩余水量、累计用水量，接口为螺纹接口，可预付费控制。
功能作用
用于预付费的用水计量，用户先买水，充值到 IC 卡，插入水表，才能用水，当水量用完，自动关阀停水，解决了水费的收缴问题，防止欠费，广泛应用于小区、出租房的用水管理。
工作原理
在机械水表的基础上，增加了电子控制模块，计量用水量的同时，扣除剩余的水量，当剩余水量为 0，控制阀门关闭，停止供水，用户充值后，将 IC 卡插入，将购买的水量写入水表，阀门打开，恢复供水，同时记录用水的信息。
安装要点
安装时需注意水流方向，不能装反；需连接电源，保证电子模块的运行；安装后需进行充值测试，保证阀门的正常开关；IC 卡的插口需做好防水，防止受潮。
效率标准
计量精度可达 ±1%，预付费的控制准确，响应时间快，可记录用水的信息，防止欠费，使用寿命可达 6-8 年，电池的寿命可达 5-6 年，无需外接电源也可运行。
维护与提效小贴士
定期检查电池的电量，保证电子模块的运行；定期检查阀门的开关，防止卡滞；提醒用户及时充值，避免停水；定期校验计量的精度，保证准确。
外观特征

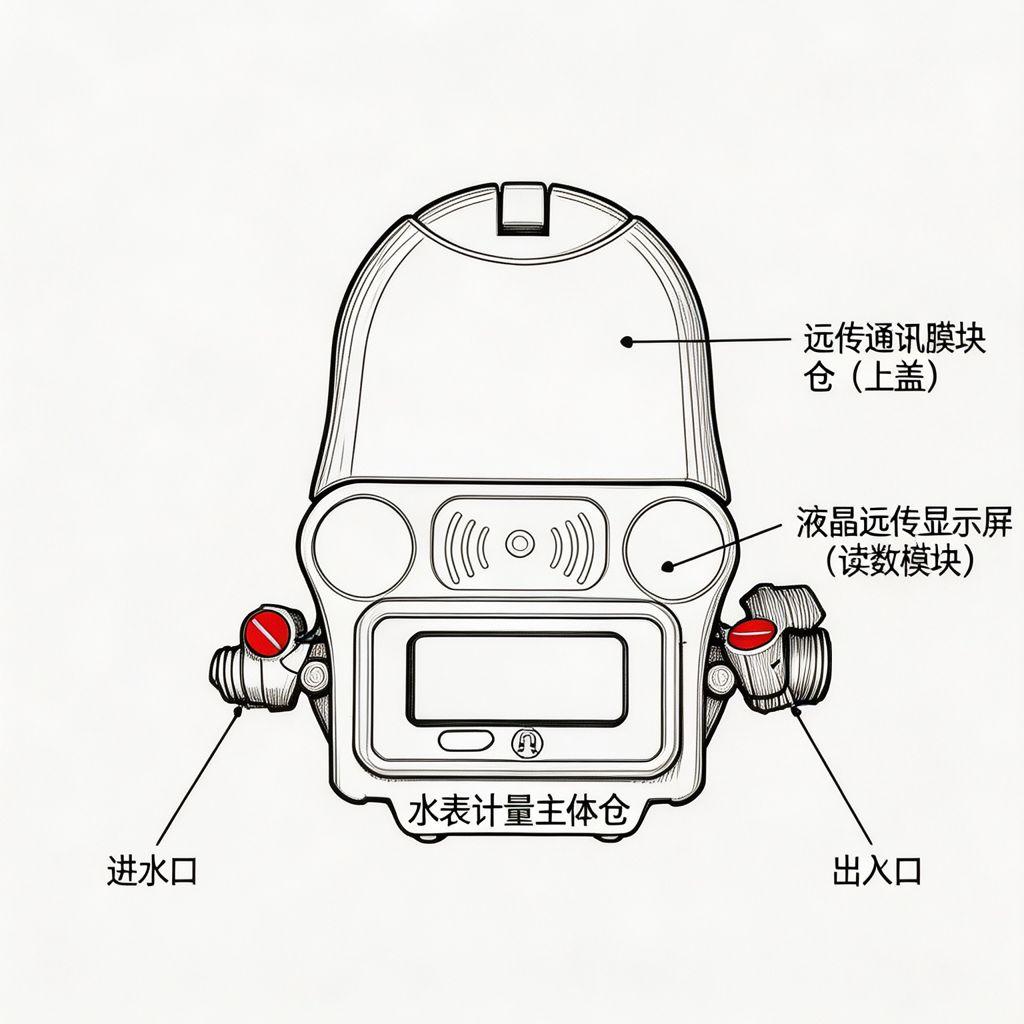

远传物联网水表为在机械或电子水表的基础上，增加了物联网的通信模块，比如 NB-IoT，顶部有电子显示屏，可显示用水量、压力、温度，可远程传输数据，无需上门抄表。
功能作用
用于远程的用水计量，自动将用水的数据传输到管理平台，无需人工上门抄表，可实时监控用水的情况，远程的抄表，异常的报警，比如漏水、欠费，广泛应用于智能供水的管理。
工作原理

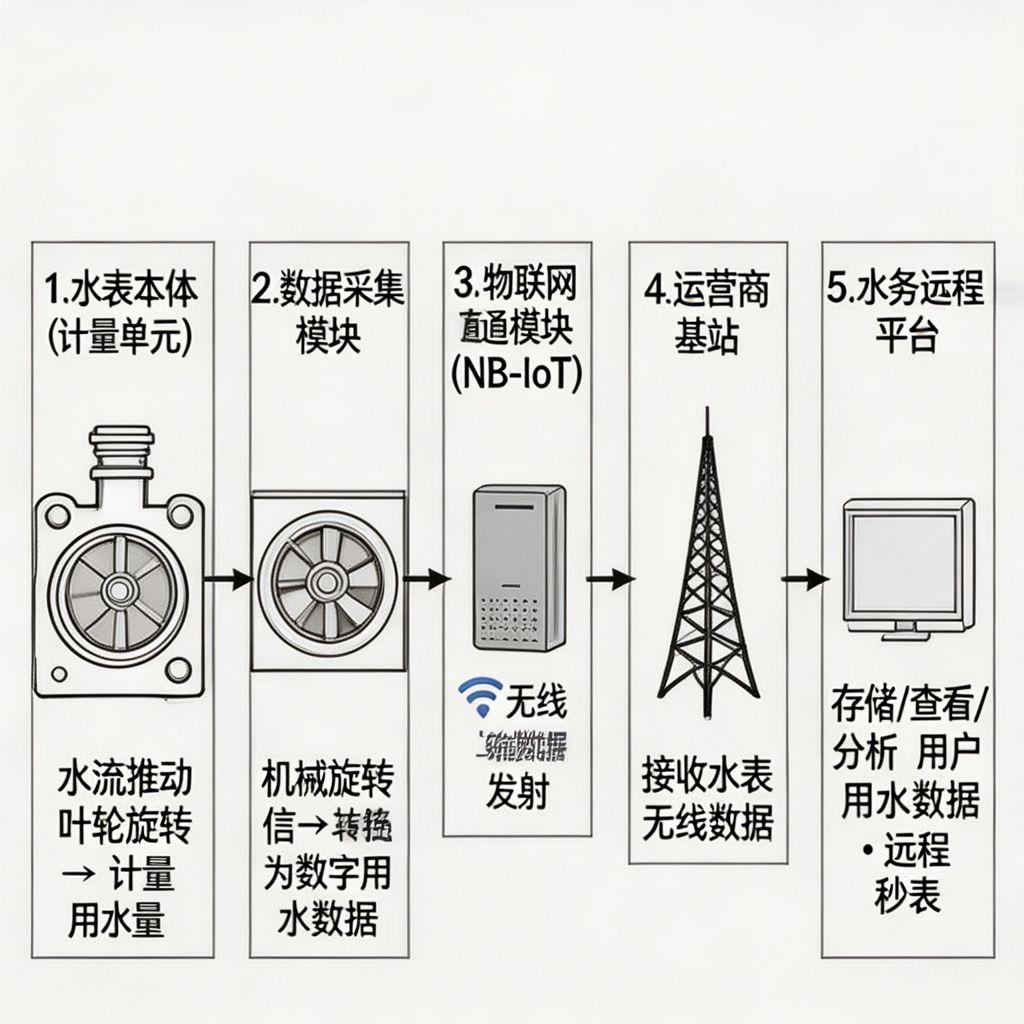

水表计量用水量，同时通过物联网的通信模块，将数据定时上传到云端的管理平台，管理平台可以实时查看用户的用水量，远程的监控，当出现异常，比如流量异常，判断漏水，自动报警，也可以远程的控制阀门，比如欠费关阀。
安装要点
安装时需注意水流方向，不能装反；需保证信号的覆盖，保证数据的传输；电池的安装需保证电量，可长期运行；安装后需测试通信，保证数据的上传正常。
效率标准
计量精度可达 ±1%，数据的传输准确率可达 99%，可实时监控，抄表的效率提升 90% 以上，电池的寿命可达 6-8 年，无需频繁更换，可实现无人值守的管理。
维护与提效小贴士
定期检查电池的电量，保证通信的正常；定期检查信号的强度，保证数据的上传；定期校验计量的精度，保证准确；定期检查阀门的控制，保证远程的控制正常。
外观特征

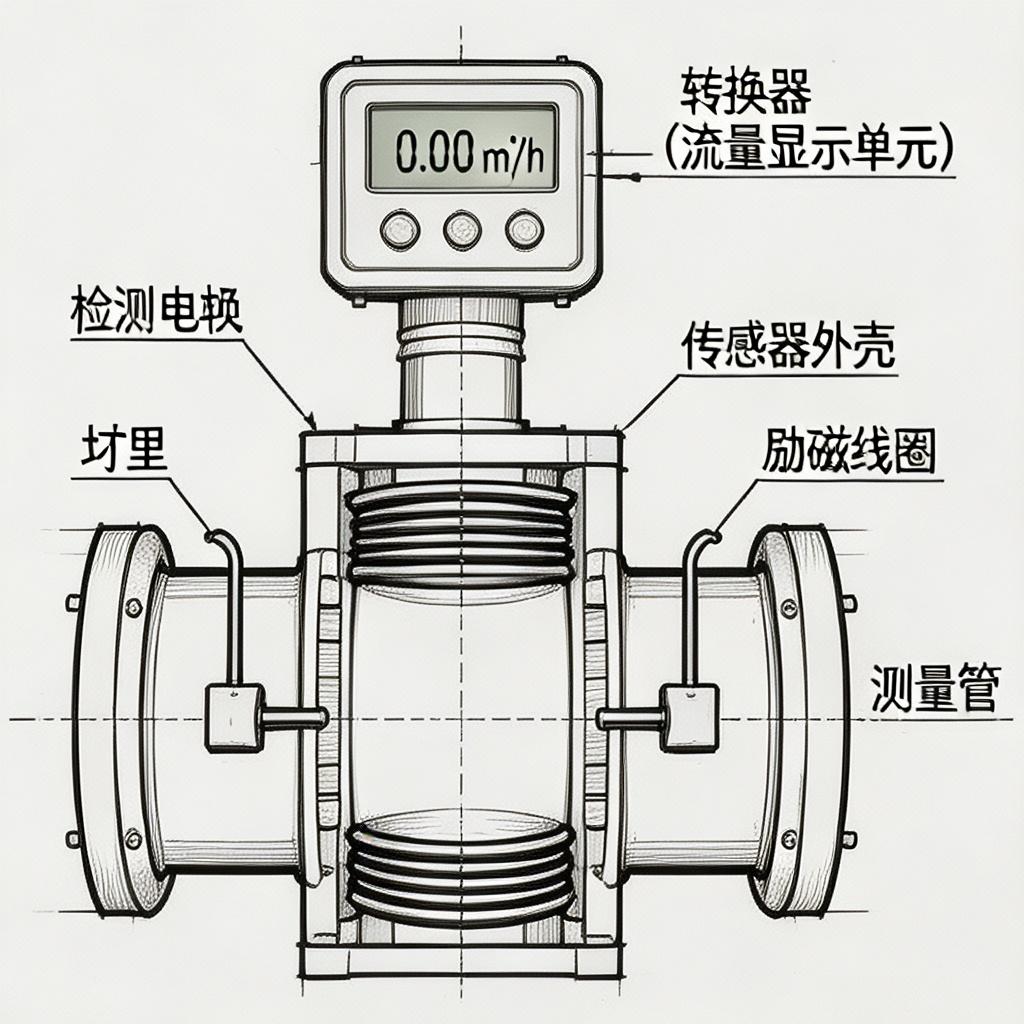

电磁流量计为管道式的结构，主体为不锈钢的管道，两端是法兰接口，外部有电磁的传感器和转换器，整体为直管式，可直接安装在管道上，用于大流量的计量。
功能作用
用于工业或市政大管道的流量计量，可测量导电液体的流量，比如水、污水，不受液体的温度、压力、粘度的影响，精度高，广泛应用于水处理的流量监测。
工作原理

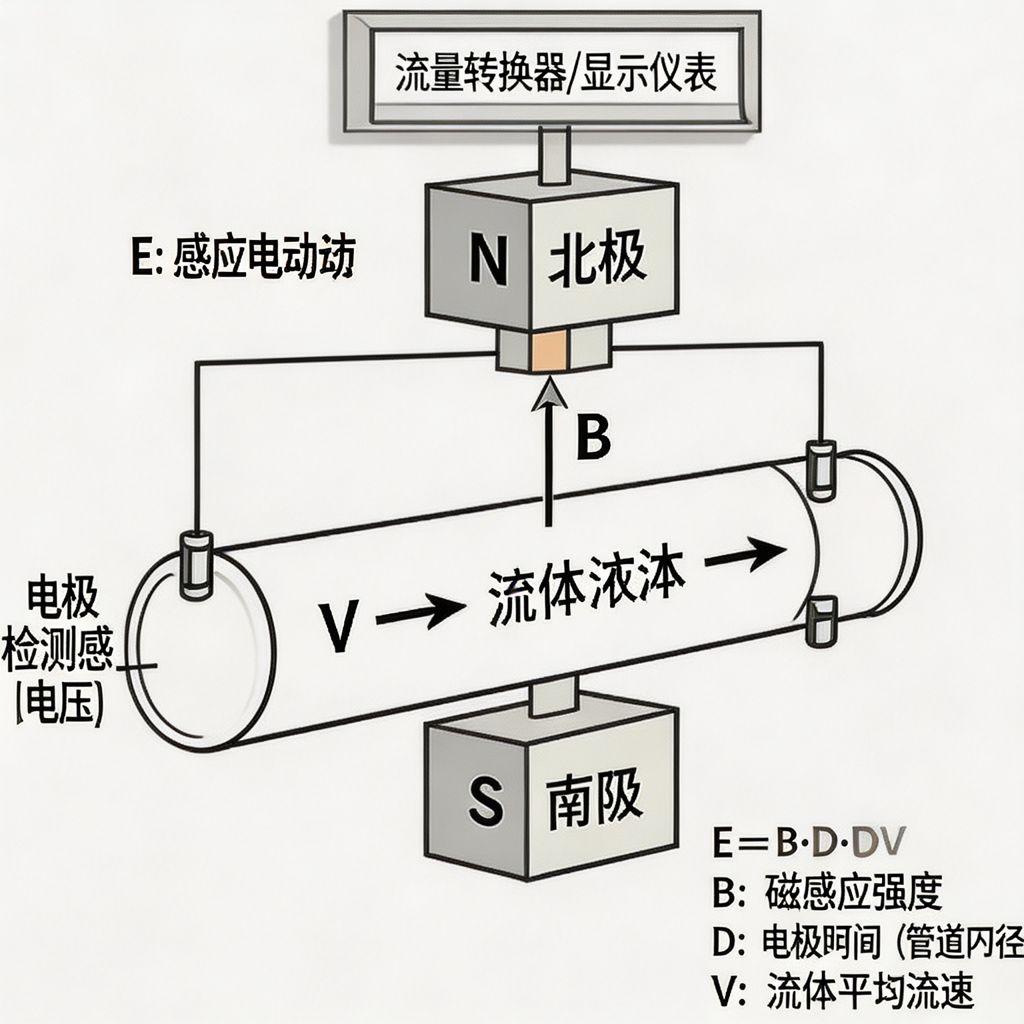

基于法拉第电磁感应定律，管道的励磁线圈产生磁场，当导电的液体流过磁场，切割磁感线，产生感应电动势，感应电动势的大小与液体的流速成正比，通过检测感应电动势，计算出液体的流量。
安装要点
安装时需保证前后有足够的直管段，一般前 10D 后 5D，保证水流的稳定；需保证液体的导电率，不能测量非导电的液体；需可靠接地，防止干扰；电极的安装需保证与液体的接触。
效率标准
计量精度可达 ±0.5%，量程比大，可达 1:100，可适应不同的流量，可测量正反向的流量，响应速度快，使用寿命可达 10-15 年，几乎没有压力损失。
维护与提效小贴士
定期检查电极的污染，防止结垢影响检测；定期校准传感器，保证精度；定期检查励磁线圈的运行，保证磁场的稳定；避免非导电的液体，防止计量失效。

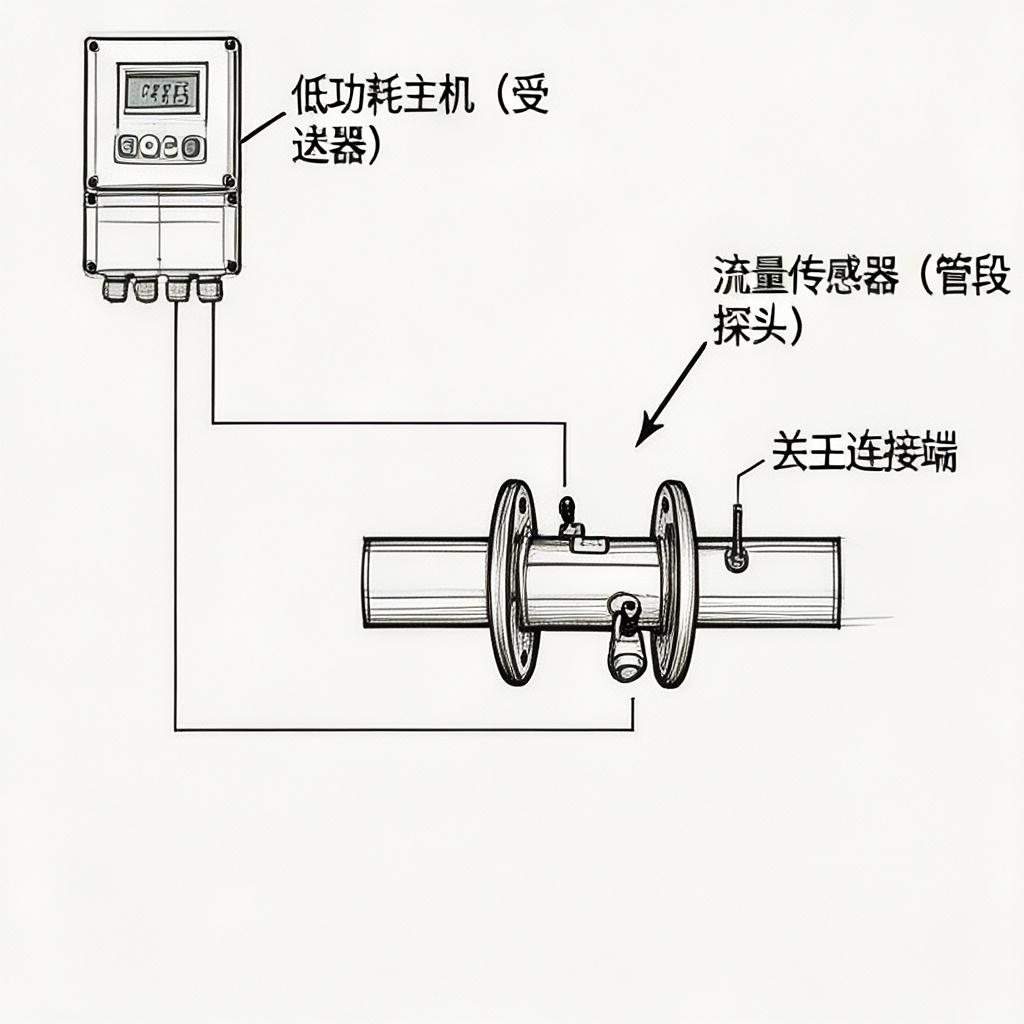

外观特征
超声波流量计有管段式和便携式的，管段式的是直接安装在管道上，有超声波的探头，便携式的可以夹在管道的外部，无需破管，安装方便，可移动检测。
功能作用
用于管道的流量计量，无需破管，便携式的可移动检测，管段式的可固定安装，可测量不同的液体，不受液体的导电率的影响，广泛应用于管网的流量检测、大管道的计量。
工作原理

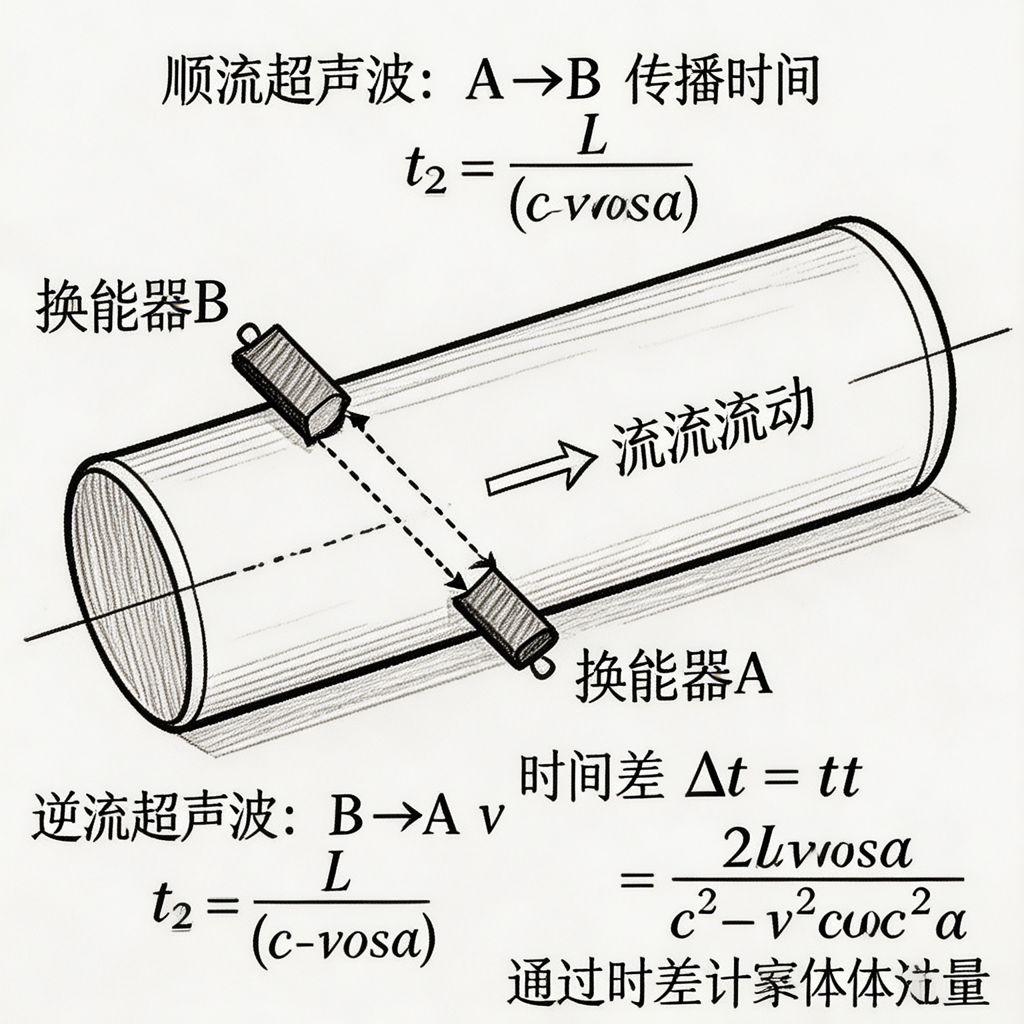

通过超声波的探头，发射超声波，超声波在液体中传播，顺流的传播速度快，逆流的慢，通过检测两者的时间差，计算出液体的流速，从而计算出流量，夹装式的无需接触液体，直接从管道外部检测。
安装要点
安装时需保证探头的安装位置准确，保证超声波的传播路径；前后需有足够的直管段，保证水流的稳定；夹装式的需保证管道的外壁光滑，保证信号的传输；需保证管道满管，否则计量不准。
效率标准
计量精度可达 ±1%，量程比大，可适应不同的口径，从 DN20 到 DN2000 都可使用，安装方便，无需破管，可移动检测，使用寿命可达 10-15 年。
维护与提效小贴士
定期检查探头的耦合剂，保证信号的传输；定期校准探头，保证精度；保证管道满管，否则会影响计量；避免管道的震动，影响信号的检测。
外观特征

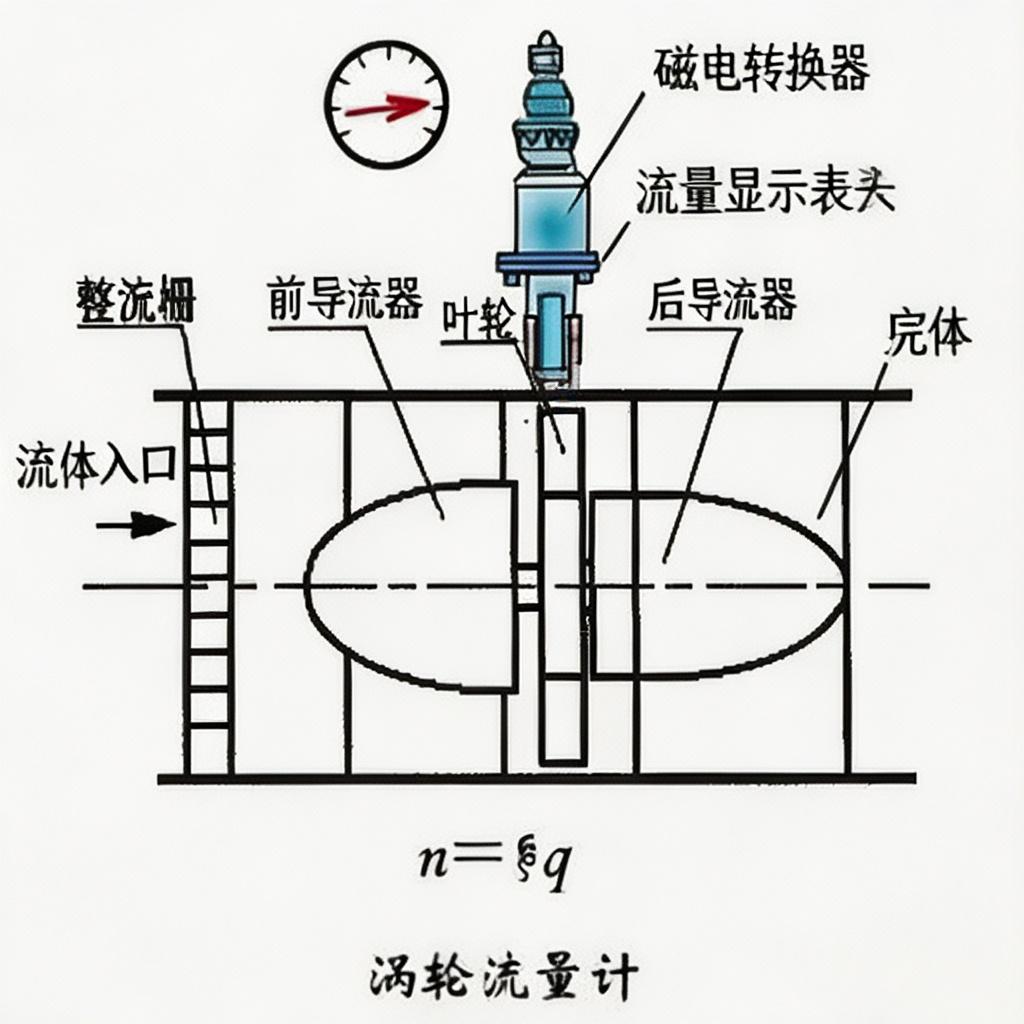

涡轮流量计为管道式的结构，内部有涡轮的叶轮，外部有传感器，接口为螺纹或法兰，体积小巧，用于小口径的管道的流量计量，精度高。
功能作用
用于小口径的液体流量计量，比如纯水、油类的流量，精度高，响应快，广泛应用于工业的小流量的高精度计量，比如制药、食品的流量监测。
工作原理

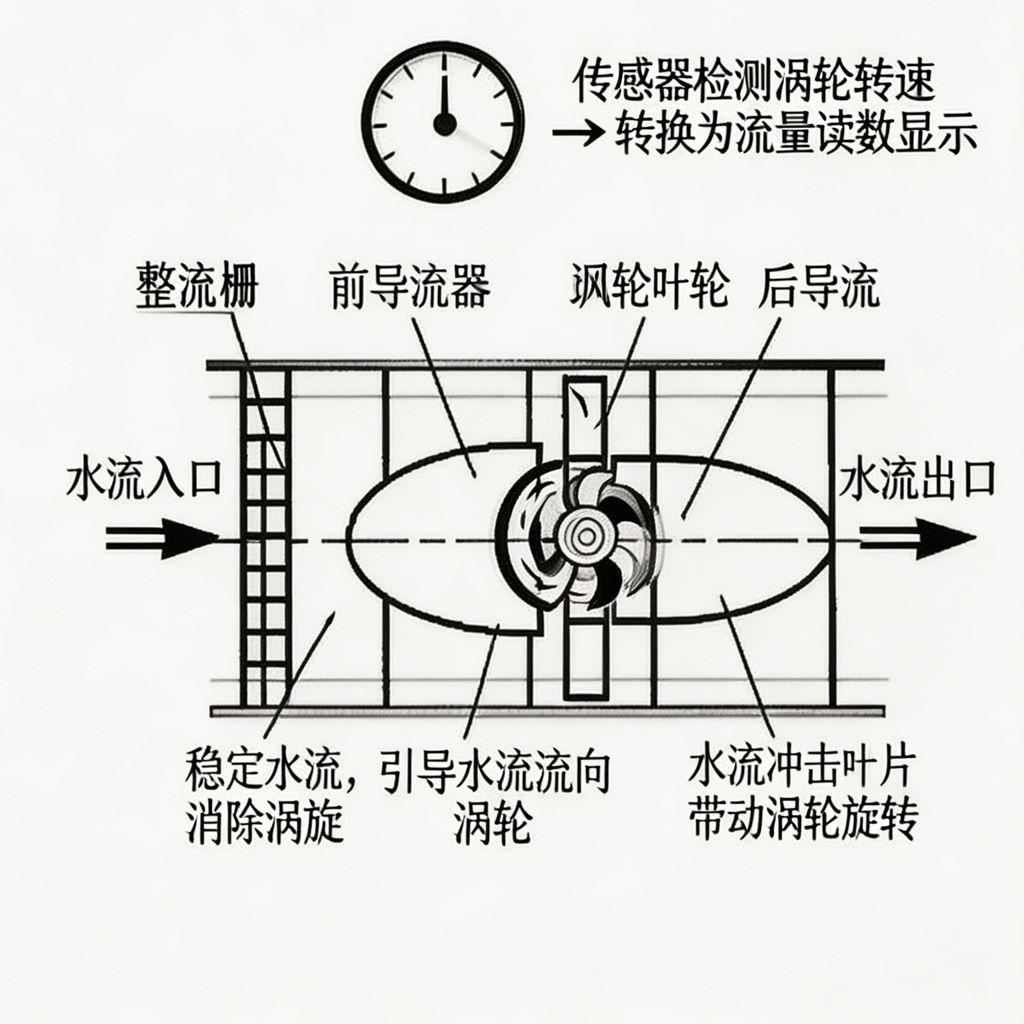

液体流过管道，推动涡轮的叶轮旋转，叶轮的旋转速度与液体的流速成正比，外部的传感器检测叶轮的旋转频率，从而计算出液体的流量，精度高，响应快。
安装要点
安装时需注意水流方向，不能装反；前后需有足够的直管段，保证水流的稳定；需安装过滤器，防止杂物卡住涡轮；避免液体里有杂质，防止损坏叶轮。
效率标准
计量精度可达 ±0.5%，响应时间快，小于 0.1 秒，量程比大，可适应不同的流量，可测量高粘度的液体，使用寿命可达 8-10 年。
维护与提效小贴士
定期清理进口的过滤器，防止杂物卡住涡轮；定期检查涡轮的磨损，防止影响精度；定期校准传感器，保证计量的准确；避免超流量运行，防止损坏叶轮。
外观特征
涡街流量计为管道式的结构，内部有旋涡发生体，外部有传感器，接口为法兰，用于中大型的管道的流量计量，可测量液体、气体、蒸汽。
功能作用
用于工业的流量计量，可测量液体、气体、蒸汽，比如蒸汽的流量，水的流量，精度高，量程比大，广泛应用于工业的过程控制，比如锅炉的蒸汽流量计量。

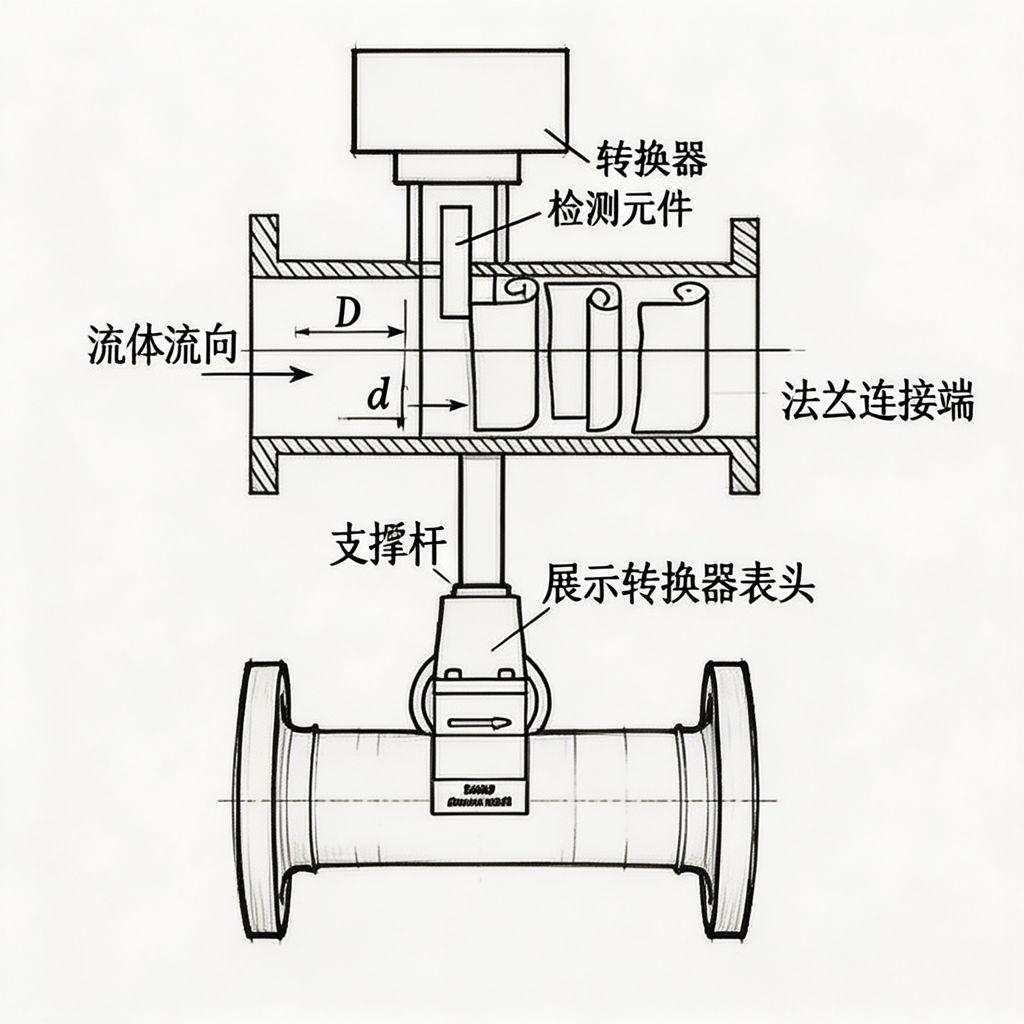

工作原理

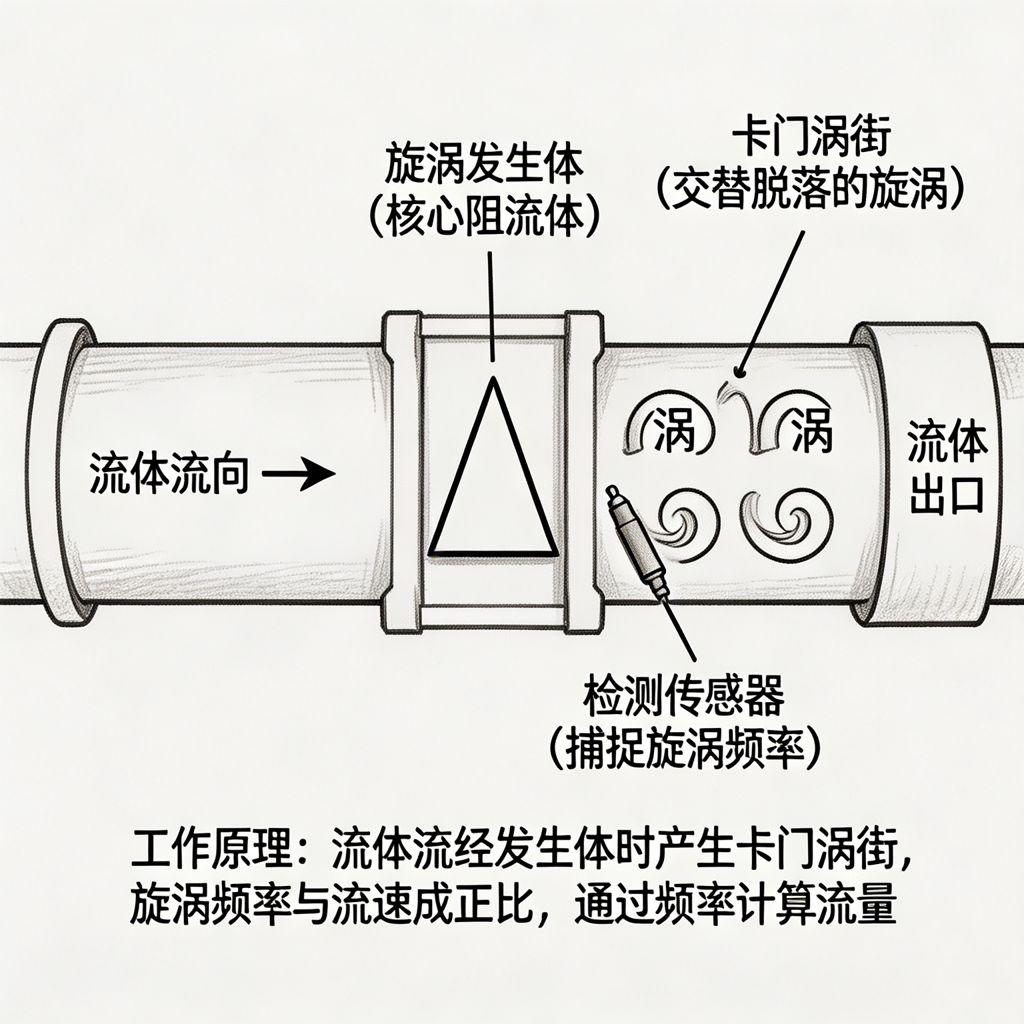

液体流过管道内的旋涡发生体，在发生体的后方产生交替的旋涡，旋涡的频率与液体的流速成正比，传感器检测旋涡的频率，从而计算出液体的流速和流量，不受液体的性质的影响。
安装要点
安装时需注意水流方向，不能装反；前后需有足够的直管段，前 20D 后 10D，保证旋涡的稳定；需保证管道的满管，保证测量的准确；传感器的安装需准确，保证检测的频率。
效率标准
计量精度可达 ±1%，量程比大，可达 1:20，可测量液体、气体、蒸汽，适应性强，压力损失小，使用寿命可达 10-15 年。
维护与提效小贴士
定期检查旋涡发生体的结垢，防止影响旋涡的产生；定期校准传感器，保证精度；定期检测管道的压力，保证运行的稳定；避免流速过低，否则无法产生旋涡，影响计量。

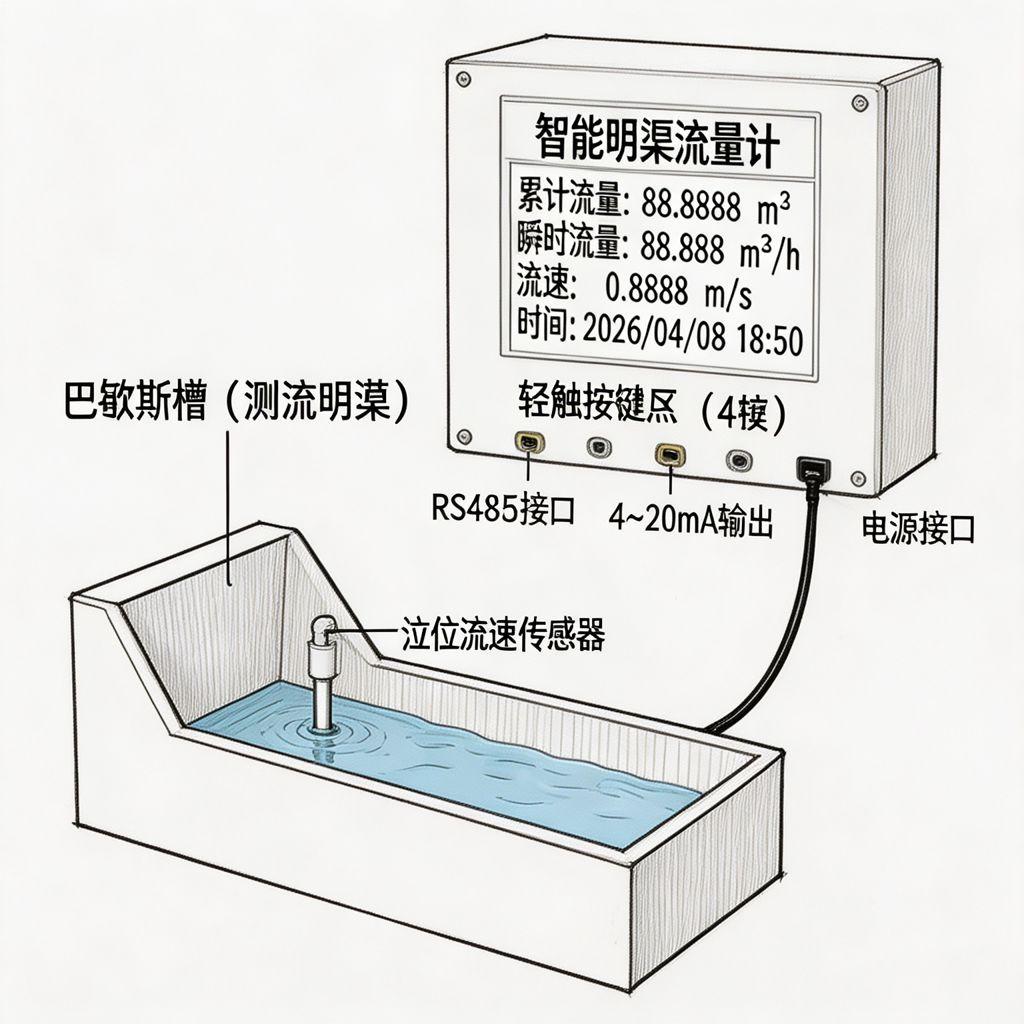

外观特征
明渠流量计为非满管的流量检测，通常有巴歇尔槽，配套超声波的液位传感器，传感器安装在渠道的上方，非接触的检测，用于 open channel 的流量计量。
功能作用
用于市政的污水渠、排水渠、明渠的流量计量，因为明渠是非满管的，无法用管道的流量计，通过巴歇尔槽和液位的检测，计算出流量，广泛应用于污水处理的排水计量、雨水的流量监测。

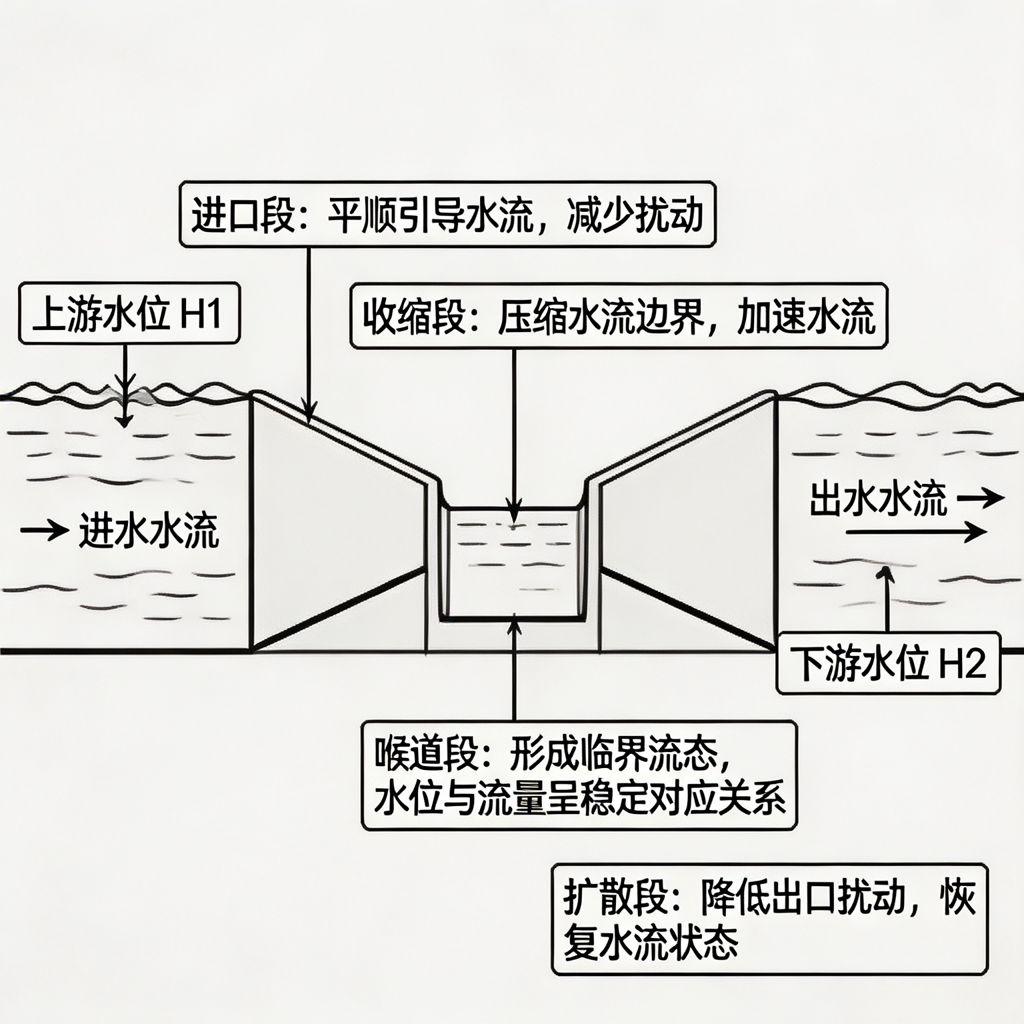

工作原理
明渠的水流过巴歇尔槽，巴歇尔槽的作用是收缩渠道，提高流速，建立稳定的水位和流量的关系，超声波传感器检测槽内的水位，通过水位和流量的对应关系，计算出明渠的流量。
安装要点
安装时需保证巴歇尔槽的水平，保证水流的稳定；传感器需安装在槽的正上方，保证液位的检测准确；渠道的进水需均匀，保证水流的平稳；避免渠道的堵塞，影响水位的稳定。
效率标准
计量精度可达 ±2%，可适应不同的明渠流量，从 0.1-1000m³/s 都可测量，安装方便，无需破管，非接触的检测，使用寿命可达 10-15 年。
维护与提效小贴士
定期清理巴歇尔槽的杂物，防止堵塞，影响水位的稳定；定期清理传感器的探头，保证超声波的检测准确；定期校准水位的检测，保证精度；定期检查渠道的淤积，防止影响水流。
本分类下的器具为水质的监控专用设备，用于对供水的水质进行在线监控，实时监测 pH、余氯、浊度等参数，保障供水的水质安全，及时发现水质异常，保障供水的安全。
外观特征

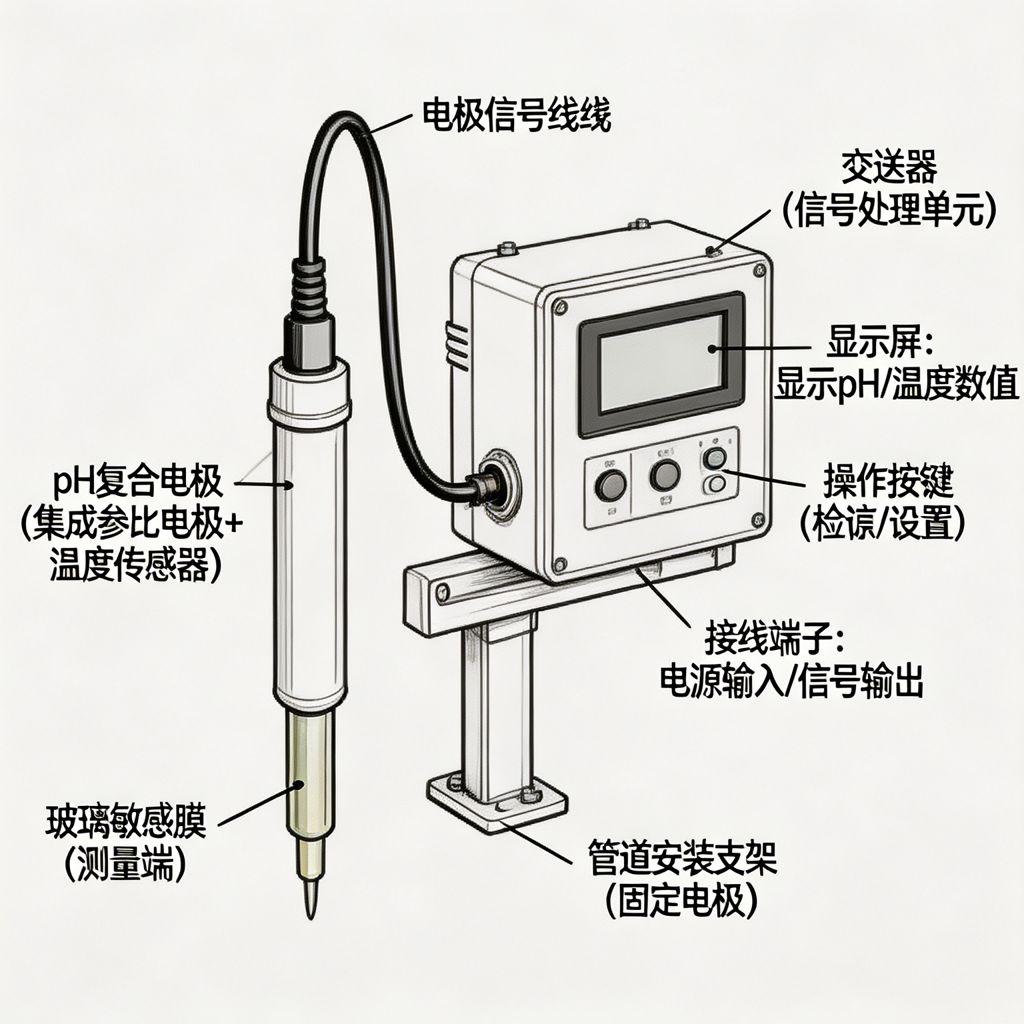

在线 pH 计为小巧的检测设备，有 pH 的电极，配套变送器，电极安装在管道或池体上，变送器有显示屏，可实时显示 pH 值，输出 4-20mA 的信号，可在线连续监测。
功能作用
用于在线监测水的 pH 值，实时检测水质的酸碱度，判断水质的变化，比如水处理的过程中，调节 pH，保证出水的 pH 符合标准，广泛应用于水处理、工业废水的监测。
工作原理

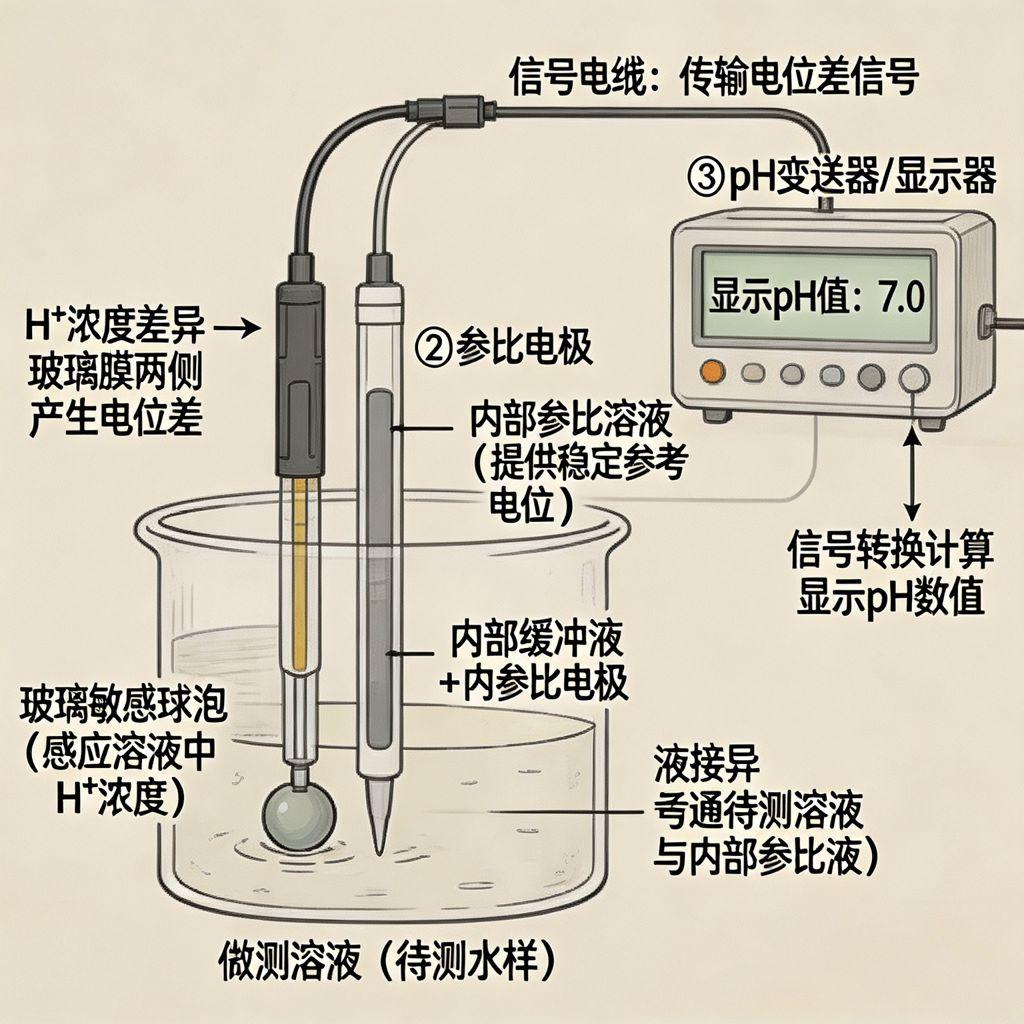

pH 电极的玻璃膜可以感应水中的氢离子浓度，产生对应的电位信号，变送器将电位信号转换为 pH 值，实时显示，同时输出控制信号，可用于自动的加药调节，比如加酸加碱，调节 pH。
安装要点
安装时需保证电极与水的充分接触，不能有气泡；电极的安装需有足够的流速，保证更新；需定期校准，用标准的缓冲液校准；温度补偿的传感器需安装准确，补偿温度的影响。
效率标准
检测的精度可达 ±0.01pH，响应时间小于 10 秒，可连续在线监测，24 小时运行，温度的补偿范围 0-80℃，可适应不同的水温，使用寿命可达 1-2 年，电极需要定期更换。
维护与提效小贴士
定期清理电极的探头，防止结垢，影响检测；定期校准 pH 计，用标准缓冲液，保证精度；定期更换电极，因为电极会老化；定期检查温度补偿，保证温度的影响被补偿。
外观特征

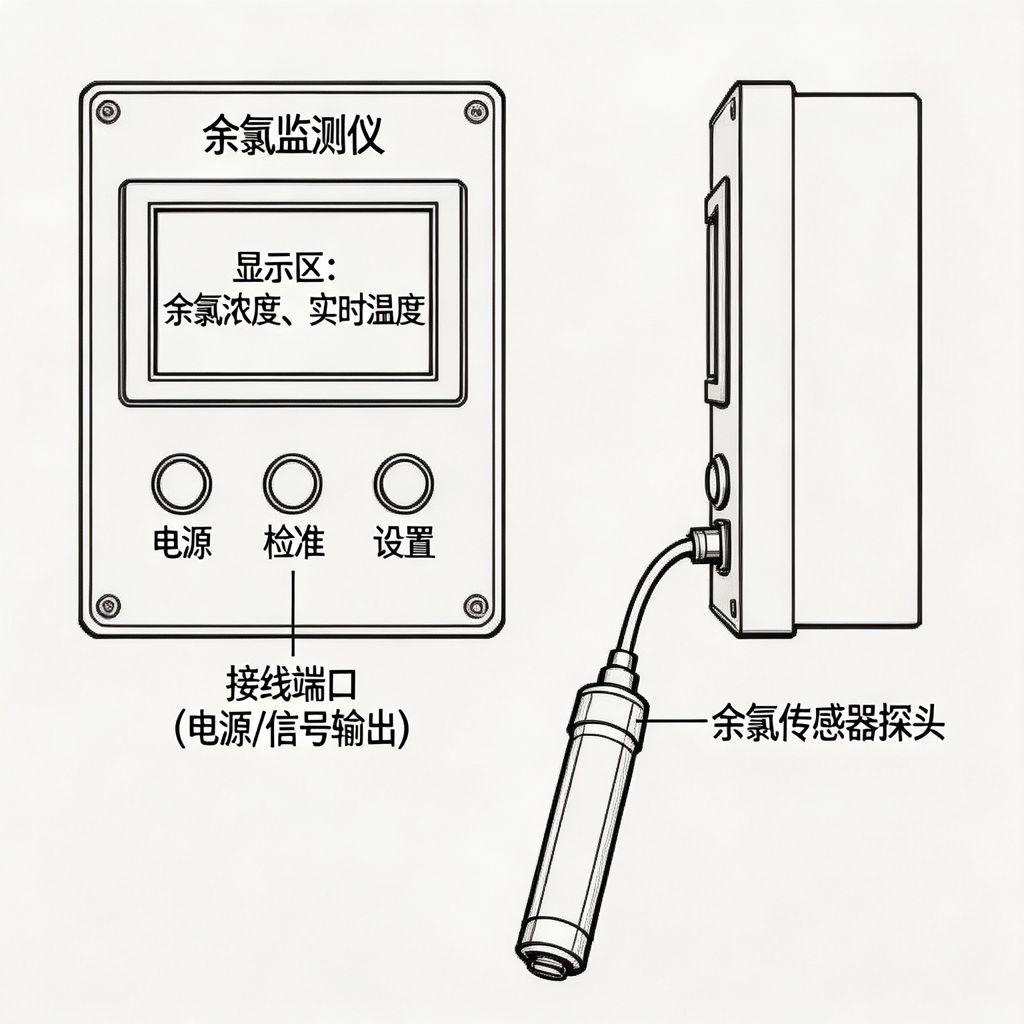

在线余氯监测仪为集成的检测设备，有检测的电极，或者比色的检测单元，配套变送器，可实时显示余氯的浓度，输出控制信号，用于在线的余氯监测。
功能作用
用于在线监测水的余氯浓度，保证消毒的效果，防止余氯过高或过低，比如自来水的消毒，保证余氯在标准范围内，防止微生物滋生，同时避免余氯过高影响口感。
工作原理

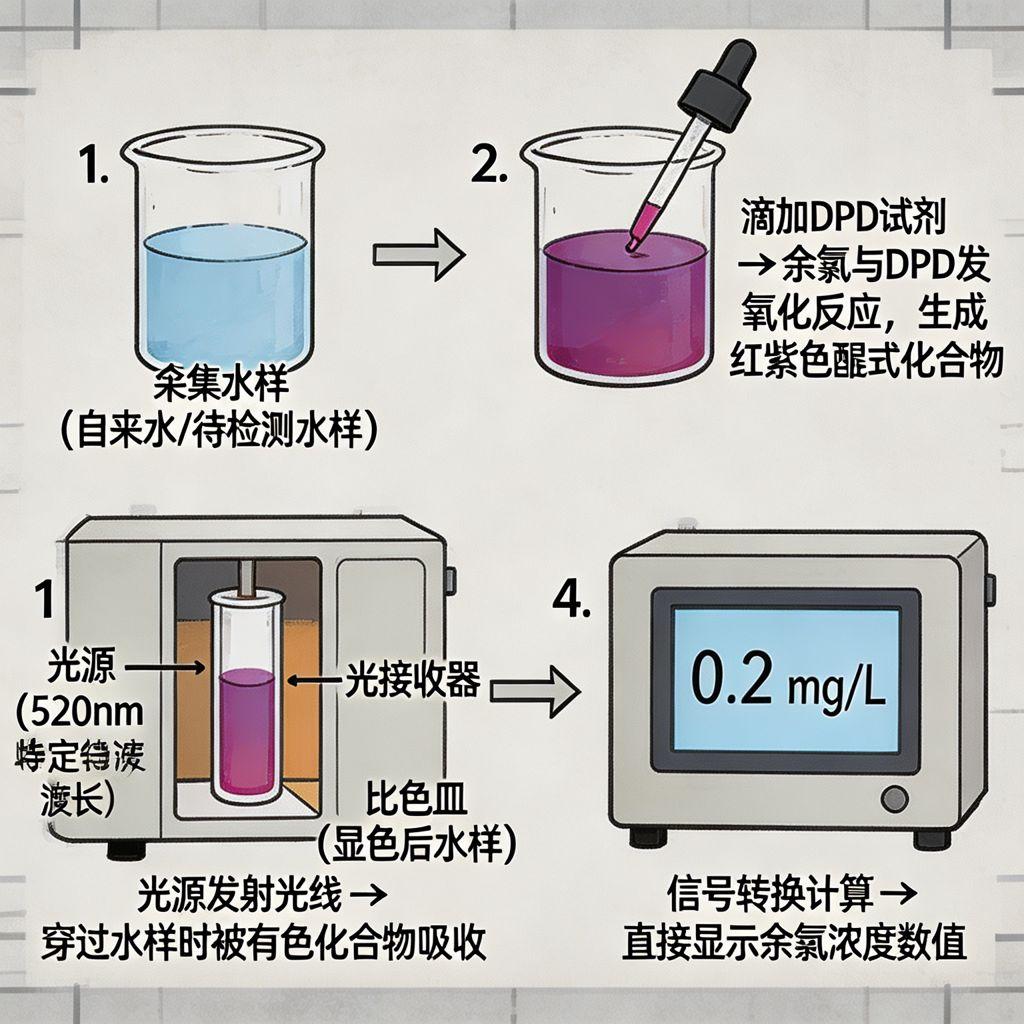

有电极法和比色法，电极法是通过余氯电极，检测余氯的浓度，产生对应的信号，转换为浓度；比色法是通过 DPD 试剂与余氯反应，显色，检测颜色的深度，计算余氯的浓度，实时监测。
安装要点
安装时需保证水样的稳定，有足够的流速；电极法的需保证水样的 pH 和温度稳定；比色法的需定期添加试剂，保证反应；需定期校准，用标准的溶液校准。
效率标准
检测的精度可达 ±0.01mg/L，可检测 0-10mg/L 的余氯，响应时间小于 30 秒，可连续在线监测，保证消毒的效果，防止余氯的波动。
维护与提效小贴士
定期清理电极的探头，防止污染；定期校准仪器，保证检测的准确；比色法的需定期更换试剂，保证反应的效果；定期检测水样的温度，补偿温度的影响。
外观特征

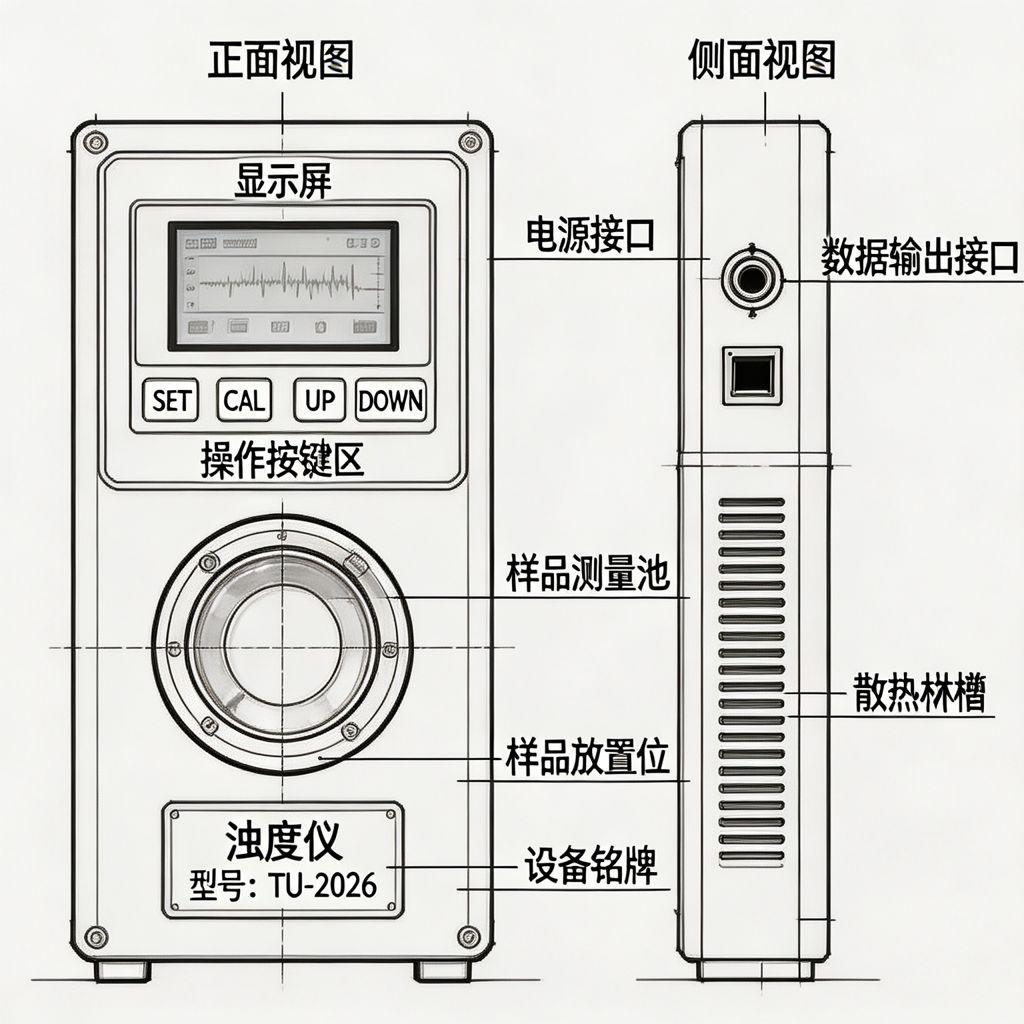

在线浊度仪为光学的检测设备，有光源和传感器，安装在管道或池体上，可实时检测水的浊度，输出信号，用于在线的浊度监测。
功能作用
用于在线监测水的浊度，判断水的浑浊程度，检测悬浮物的浓度，比如水处理的出水，保证浊度符合标准，比如自来水的浊度≤1NTU，监控处理的效果。

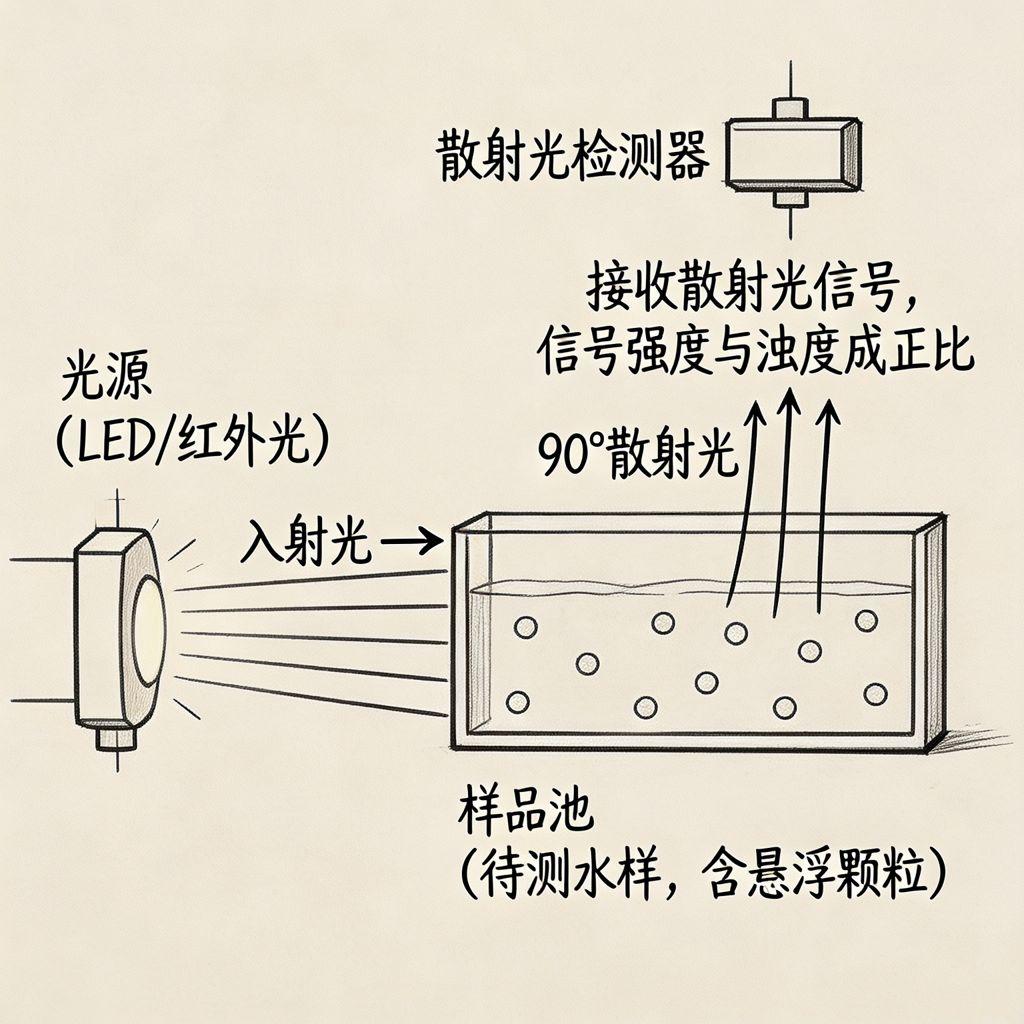

工作原理
基于散射光的原理，光源发射光，照射水样，水中的悬浮物将光散射，传感器检测散射光的强度，散射光的强度与浊度成正比，从而计算出浊度的数值，实时监测。
安装要点
安装时需保证水样的清洁，没有气泡，气泡会影响散射光；光源和传感器的窗口需保持清洁，防止结垢；需定期校准，用标准的浊度溶液校准；温度的补偿，保证温度的影响。
效率标准
检测的精度可达 ±0.01NTU，可检测 0-1000NTU 的浊度，响应时间小于 10 秒，可连续在线监测，保证出水的浊度稳定，监控处理的效果。
维护与提效小贴士
定期清理光源和传感器的窗口，防止结垢，影响检测；定期校准仪器，用标准的浊度液，保证精度；定期排除水样的气泡，防止干扰；定期检查光源的寿命，及时更换。
外观特征
水质多参数检测仪为集成的检测设备，集成了 pH、余氯、浊度、电导率、温度等多个传感器，配套变送器，可同时检测多个参数，集成度高，可在线监测。
功能作用
用于同时在线监测多个水质参数，比如 pH、余氯、浊度、电导率、温度，一次性得到多个水质的数据，无需多个单独的设备，集成度高，方便管理，广泛应用于水厂、污水处理的在线监测。
工作原理

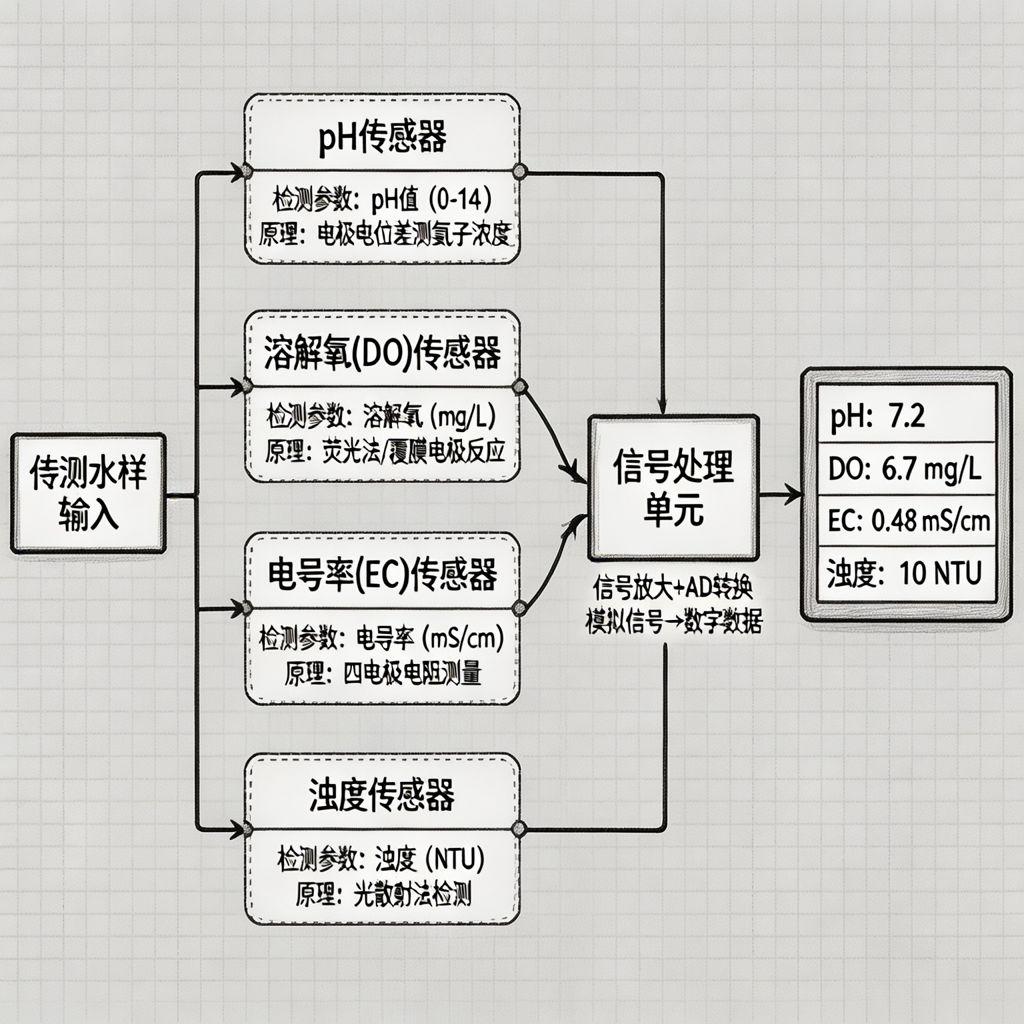

集成了多个检测的传感器，每个传感器分别检测对应的参数，比如 pH 电极检测 pH，浊度的光学单元检测浊度，电导率的电极检测电导率，然后将所有的参数汇总，显示和传输，实现多参数的同时监测。
安装要点
安装时需保证所有的传感器都与水样充分接触，没有气泡；每个传感器都需要定期校准，保证各自的精度；水样的流速需稳定，保证每个传感器的检测准确；需做好防水，防止设备受潮。
效率标准
可同时检测 5-10 个参数，每个参数的精度都符合单独设备的标准，集成度高，节省安装空间，可同时传输所有的数据，方便管理，可 24 小时连续运行。
维护与提效小贴士
定期清理每个传感器的探头，防止污染；定期校准每个传感器，保证各自的精度；定期更换老化的传感器，比如 pH 电极；定期检查设备的通信，保证数据的传输。
本分类下的器具为供水压力的监控专用设备，用于对供水的压力进行实时监控，保障供水的压力稳定，及时发现压力异常，保障管网的运行安全，为运维提供数据支撑。
外观特征

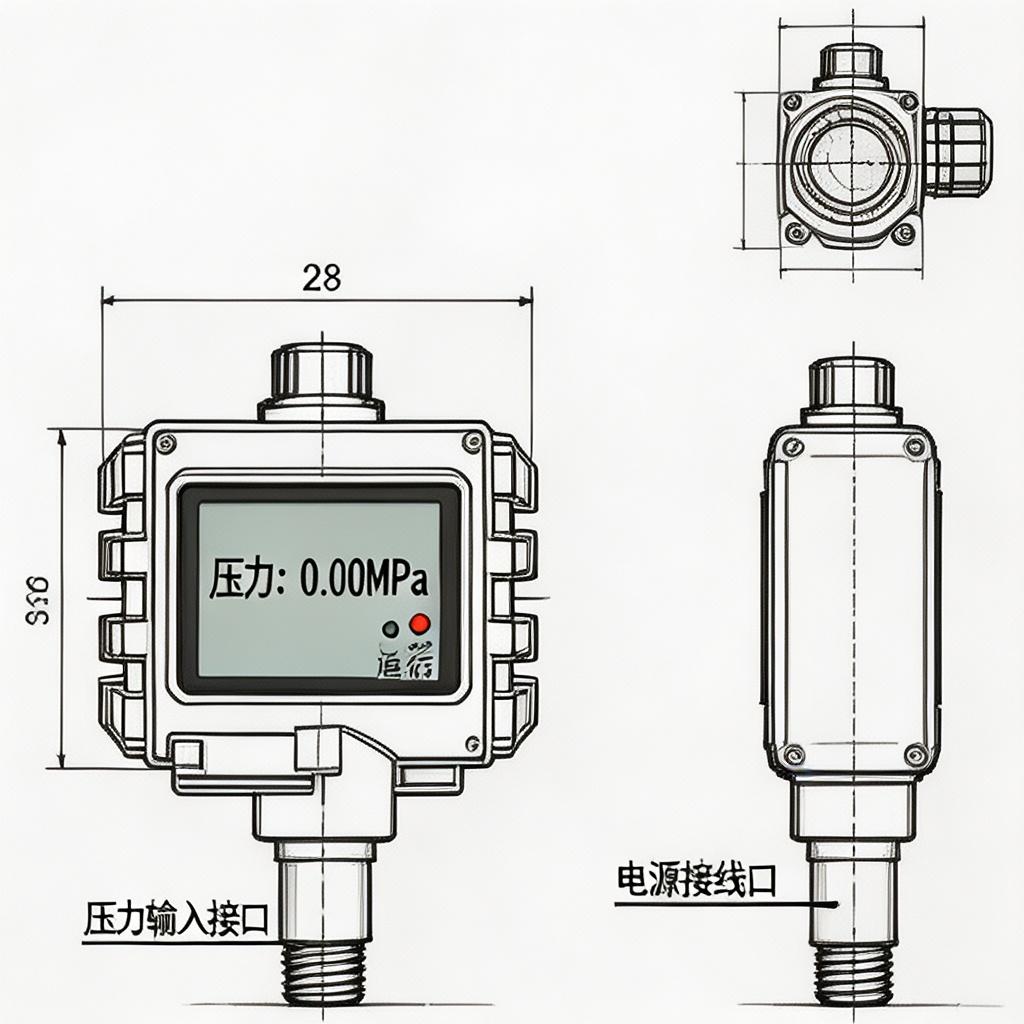

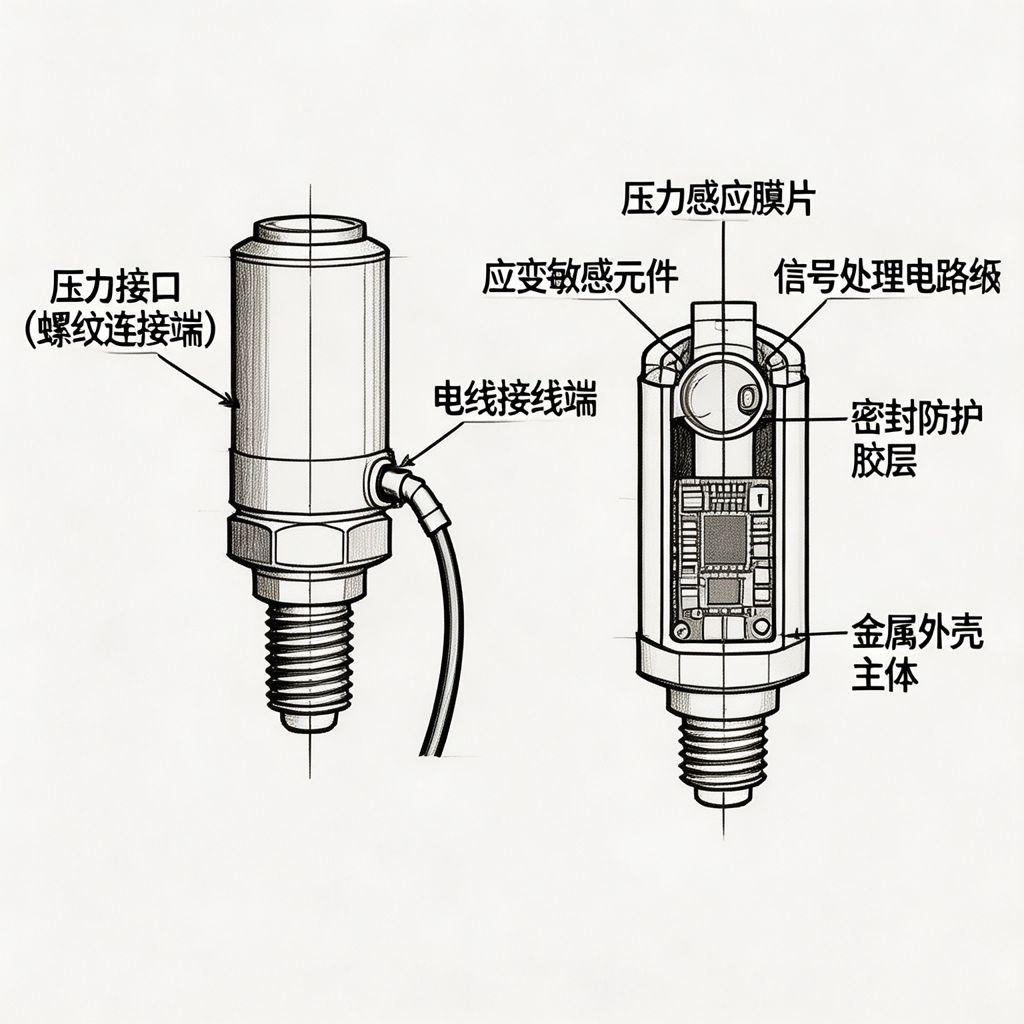

压力传感器为小巧的探头，接口为螺纹，可直接安装在管道上，配套变送器，可检测管道的压力，输出 4-20mA 的信号，实时显示压力。
功能作用
用于检测管道或设备的压力，实时监控压力的变化，比如输配水管网的压力，水泵的出口压力，保证压力的稳定，防止超压或者低压，保护设备和管网。
工作原理

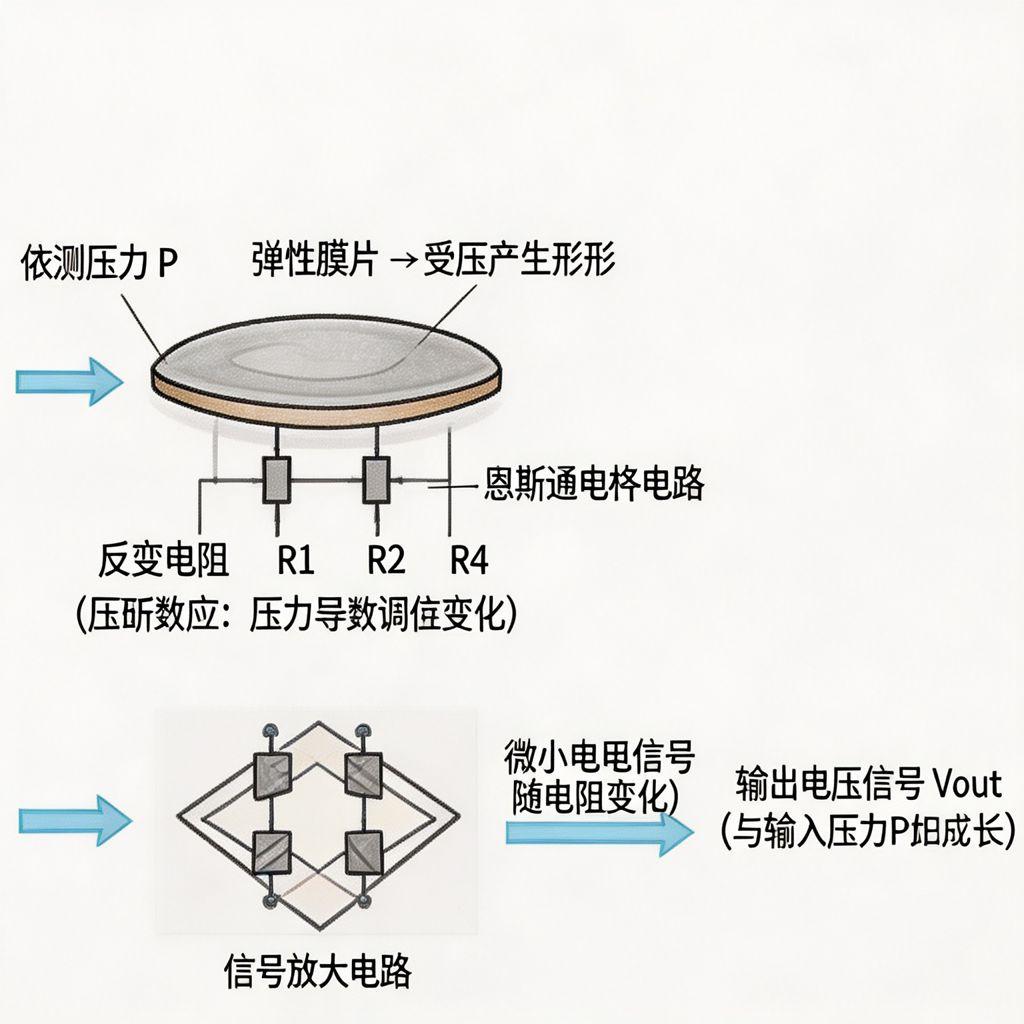

传感器的内部有压敏元件，比如应变片，当压力作用在元件上，元件的电阻发生变化，变送器将电阻的变化转换为压力的信号，输出标准的信号，实时显示和传输。
安装要点
安装时需保证与管道的密封，防止渗漏；需安装在管道的直管段，保证压力的稳定；避免安装在震动的位置，防止影响检测；需定期校准，保证精度。
效率标准
检测的精度可达 ±0.1% FS，可检测 0-2.5MPa 的压力，响应时间小于 1ms，可实时检测压力的变化，适应不同的压力范围，使用寿命可达 5-8 年。
维护与提效小贴士
定期清理传感器的探头，防止堵塞；定期校准传感器，保证检测的精度；定期检查密封，防止渗漏；避免超压运行，防止损坏传感器。
外观特征

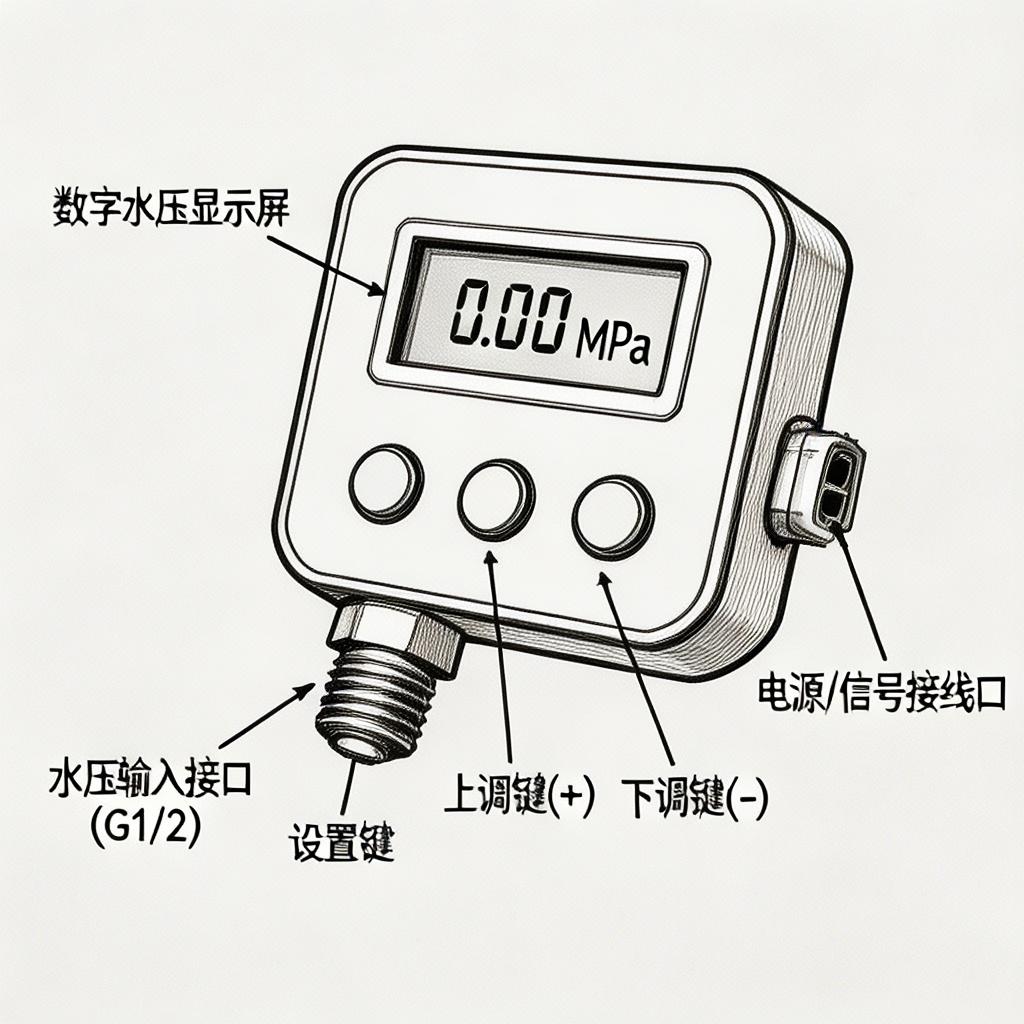

水压监测仪为集成的设备，包含压力传感器、显示屏、通信模块，可直接安装在管道上，实时显示水压，同时将数据远程传输，用于管网的水压监测。
功能作用
用于监测管网的水压，实时监控水压的变化，比如市政管网的压力，二次供水的压力，保证水压的稳定，防止压力过高损坏管道，或者压力过低影响用水，同时可远程传输数据，无人值守。
工作原理

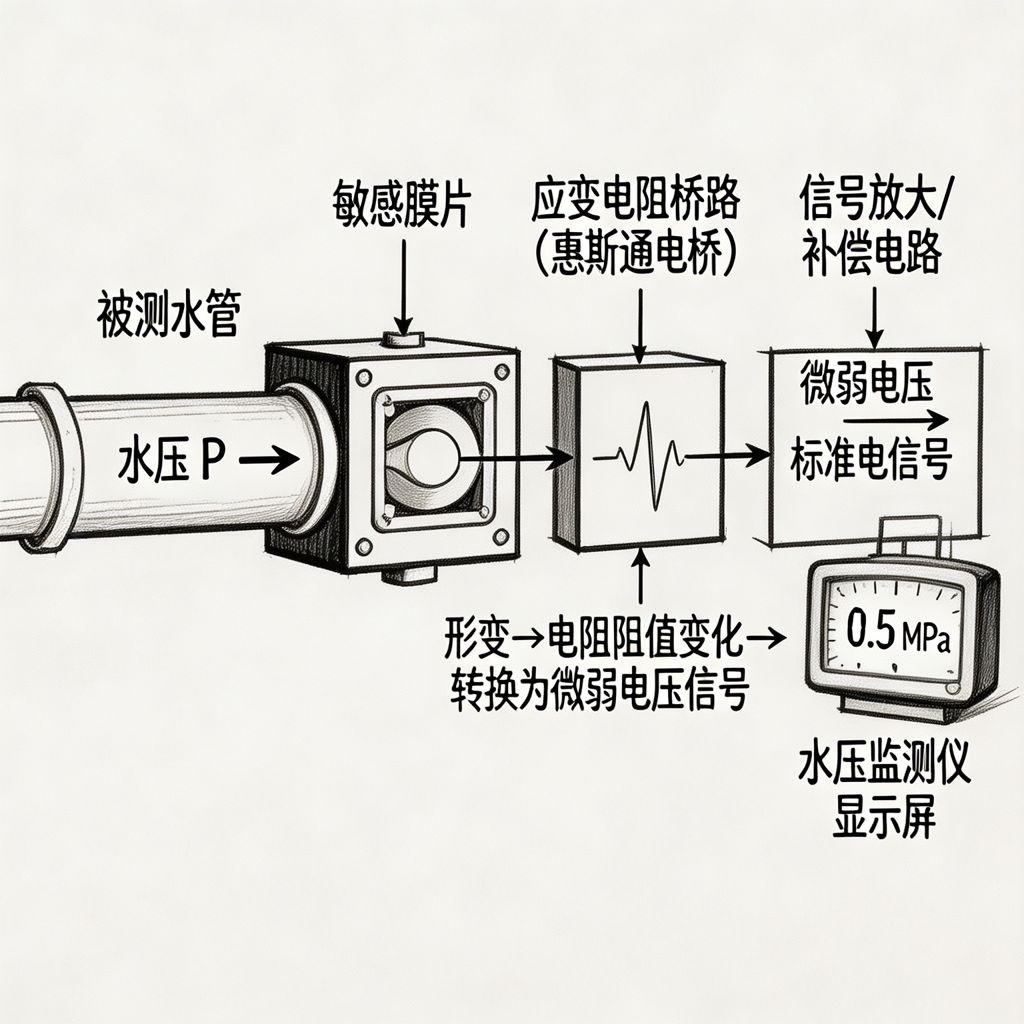

内置的压力传感器检测管道的压力，显示屏实时显示，同时通过物联网的通信模块，将数据上传到管理平台，管理平台可以实时查看各个点的水压，当压力异常，比如超压或者低压，自动报警。
安装要点
安装时需保证密封，防止渗漏；需保证信号的覆盖，保证数据的传输；电池的安装需保证电量，可长期运行；安装后需测试，保证数据的上传正常。
效率标准
压力的检测精度可达 ±0.01MPa，可实时监测，数据的传输准确率可达 99%，电池的寿命可达 2-3 年，无需外接电源，安装方便，可快速部署。
维护与提效小贴士
定期检查电池的电量，保证数据的传输；定期校准压力传感器，保证精度；定期检查信号的强度，保证数据的上传；定期检查密封，防止渗漏。
外观特征
远程压力采集终端为集成的采集设备，可接收多个压力传感器的信号，然后将数据汇总，远程传输，配套有显示屏、通信模块，可同时采集多个点的压力，用于管网的监测。
功能作用
用于管网的多个压力点的数据采集，将多个传感器的数据汇总，然后远程传输到管理平台，实现整个管网的压力监控，比如市政管网的多个监测点，统一采集和传输，方便管理，无需每个传感器单独传输。

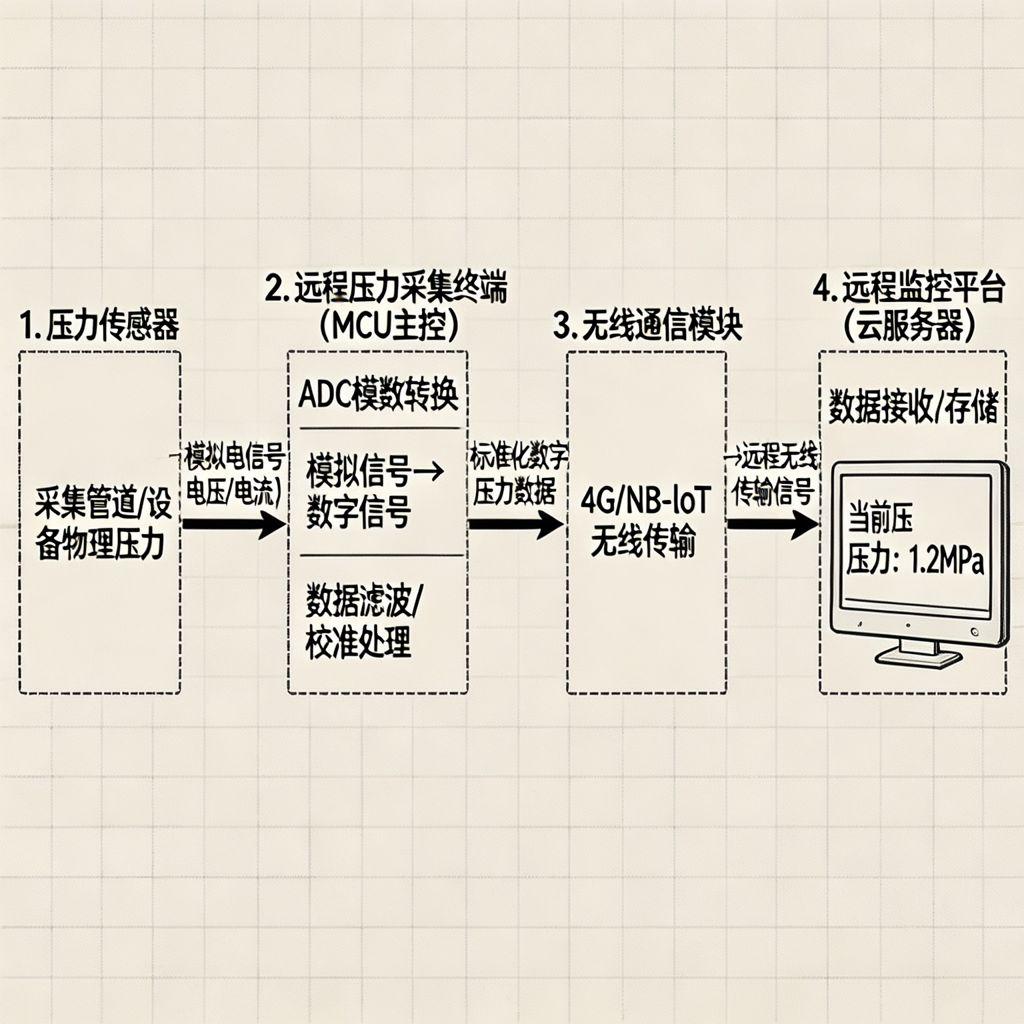

工作原理
终端连接多个压力传感器，采集每个传感器的压力信号，然后进行处理，通过物联网或者 GPRS 的通信模块，将所有的数据上传到管理平台，管理平台可以实时查看整个管网的压力分布，异常的报警。
安装要点
安装时需保证与传感器的连接正常，信号的传输；需保证通信的信号，保证数据的上传；电源的安装需稳定，可长期运行；需预留足够的接口，方便扩展。
效率标准
可同时采集 8-16 个压力点的数据，采集的精度高，传输的准确率可达 99%，可实时上传，响应时间快，可实现整个管网的压力监控，无人值守。
维护与提效小贴士
定期检查终端的电源，保证运行；定期检查通信，保证数据的上传；定期校准每个传感器，保证精度；定期检查终端的散热，防止过热。
