第五章 专家进阶阶段详细解说文档

当你完成了入门、基础、实操、优化四个阶段的学习，已经能够独立完成常规的水力模型项目，解决日常的调度、漏损、合规等问题时，你就进入了专家进阶阶段。这一阶段，你将面对行业中最复杂的工程场景，处理那些常规方法无法解决的疑难问题，从 “会用模型” 的工程师，升级为 “精通模型” 的专家。

在这个阶段，你需要深入到水力模型的底层计算逻辑，理解那些复杂的数值方法的本质，掌握特殊水流现象的模拟方法，学会处理超大规模的复杂系统，以及应用前沿的数字孪生技术，解决那些只有专家才能搞定的工程难题。这些内容，是区分普通工程师和行业专家的核心能力，也是你处理复杂项目、攻坚疑难问题的关键武器。

5.1 显式和隐式方法：数值计算的底层区别

在之前的入门阶段，我们已经简单介绍过数值计算的三种方法：有限差分、有限体积、有限元，但是，对于专家来说，你还需要理解，在时间维度的计算上，显式和隐式这两种完全不同的计算逻辑，这是你处理复杂非恒定流模拟的核心基础。

很多新手在做非恒定流模拟的时候，经常会碰到计算崩溃、结果发散的问题，或者，模拟的速度特别慢，跑一天都跑不完，其实，大部分的原因，都是你选错了显式或者隐式的计算方法，没有搞懂这两种方法的适用场景。

5.1.1 核心计算逻辑的本质区别

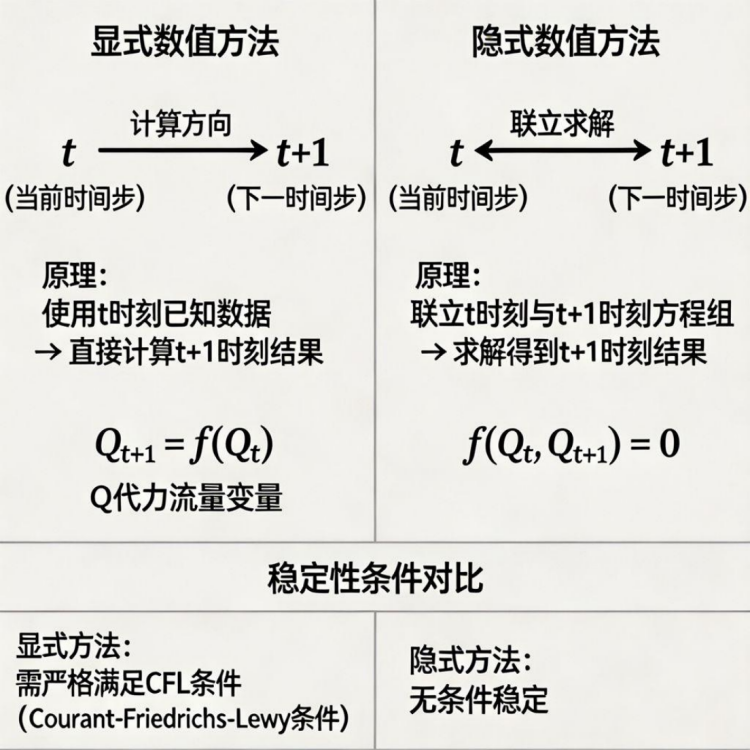

显式方法和隐式方法，最核心的区别，在于你怎么计算下一个时间步的结果：

显式方法，简单来说，就是 “用过去的结果，算未来的结果”。在显式方法里，你只需要用当前时间步 t 的所有已知数据，就可以直接计算出下一个时间步 t+1 的结果。它的计算逻辑是单向的，从 t 到 t+1，不需要反过来，也不需要解方程组。

举个通俗的例子，就像你开车，你用当前的车速和位置，就可以直接算出下一秒你会到哪里，不需要考虑下一秒的位置对你当前的影响，这就是显式的逻辑。

而隐式方法，则完全不一样，它是 “把过去和未来的结果，放在一起联立求解”。在隐式方法里，你不能只靠 t 时刻的数据来算 t+1，你需要把 t 时刻和 t+1 时刻的所有方程，联立成一个大的方程组，然后，一次性解出 t+1 时刻的所有结果。它的计算逻辑是双向的，t 和 t+1 是互相影响的。

还是用开车的例子，隐式的逻辑，就像你要考虑下一秒的刹车对你当前的减速的影响，你不能只看当前的速度，你要把前后的状态放在一起算，才能得到准确的结果。

5.1.2 稳定性：为什么显式方法容易崩？

这两种方法，最大的区别，就是稳定性。

显式方法，有一个非常严格的稳定性条件，叫做CFL 条件（Courant-Friedrichs-Lewy 条件）。这个条件的核心意思是：你的时间步长 Δt，不能太大，必须满足，在一个时间步里，水流的传播距离，不能超过一个计算网格的大小。

通俗来说，就是，水在 Δt 的时间里，最多只能流一个网格的距离，不能流到下下个网格去，不然，计算就会不稳定，结果就会发散，最后，整个模拟就崩溃了，出来的数都是无穷大，完全没法用。

这就意味着，显式方法的时间步长，是被严格限制的。比如，你的管道里的水流速度是 10m/s，你的计算网格的大小是 10m，那你的时间步长，最多只能是 1 秒，因为 1 秒的时间，水正好流 10m，一个网格的距离。要是你把时间步长设成 2 秒，那水就流了 20m，超过了一个网格，CFL 条件就不满足了，计算就崩了。

而隐式方法，就没有这个限制，它是无条件稳定的。不管你的时间步长有多大，哪怕是 1 小时，哪怕是一天，它都能稳定的计算，不会发散。因为它是联立求解的，不管时间步多大，它都能把所有的状态都算对，不会出现不稳定的问题。

这就是为什么，很多新手用显式方法做长周期的模拟的时候，要么，时间步长设的很小，跑了一天都没跑完，要么，时间步长设大了，直接计算崩溃，结果全错，就是因为没搞懂 CFL 条件的限制。

5.1.3 计算效率：速度和精度的平衡

那，既然隐式方法这么稳定，为什么我们还要用显式方法呢？因为，隐式方法的计算，要比显式方法慢很多。

显式方法，每个时间步，只需要做简单的代数运算，不需要解方程组，所以，每个时间步的计算速度非常快，哪怕是一秒一个步，也能很快的算完。

而隐式方法，每个时间步，都要解一个大型的线性方程组，这个方程组的大小，和你的网格数是一样的，比如，你有 1 万个网格，那你就要解一个 1 万阶的方程组，这个计算量，要比显式方法大很多，每个时间步的计算，要慢很多。

所以，这里就有一个平衡：

1. 显式方法：每个步算的快，但是步长必须很小，所以，总的步数很多，总的计算量，要看你的步长的限制。

2. 隐式方法：每个步算的慢，但是步长可以很大，所以，总的步数很少，总的计算量，要看你的方程组的大小。

那，什么时候用显式，什么时候用隐式呢？

3. 如果你是做小尺度的、快速的瞬态模拟，比如，水锤的模拟，水锤的时间尺度很小，都是毫秒级的，时间步长本来就很小，这个时候，用显式方法，每个步算的快，总的速度就很快。

4. 如果你是做大尺度的、长周期的模拟，比如，城市内涝的模拟，要模拟 24 小时的暴雨过程，这个时候，用显式方法的话，时间步长只能是几秒，你要算好几千个步，而用隐式方法，你可以把时间步长设成 5 分钟，只需要不到 300 个步，总的计算量，反而更小，速度更快。

5.1.4 一线的选型与实操要点

在一线的项目里，我们的选型原则，其实很简单：

5. 小尺度、短时间、高精度的瞬态模拟：比如，水锤模拟、水泵启停的瞬态过程，用显式方法，因为这些过程的时间尺度很小，时间步长本来就很小，显式的速度更快。

• 大尺度、长时间、常规的非恒定流模拟：比如，洪水演进、城市内涝、长周期的管网调度，用隐式方法，因为这些过程的时间尺度大，隐式的大时间步，能让你更快的完成计算，而且不会不稳定。

• 半隐式方法：还有一种中间的方法，叫做半隐式，就是，对扩散项用隐式，对对流项用显式，兼顾了稳定性和速度，很多的商用水力软件，默认的都是这个方法，适合大部分的常规场景。

比如，在某城市的内涝模拟项目里，我们一开始用了显式方法，结果，跑 24 小时的模拟，跑了 8 个小时才跑完，后来，我们换成了隐式方法，同样的模型，只需要 1 个小时就跑完了，而且，结果的精度，和显式的几乎一样，误差不到 1%，效率提升了 8 倍，这就是选对方法的效果。

5.2 特殊水流现象：复杂工况的模拟与处置

在常规的水力模型里，我们处理的都是普通的恒定流，或者，简单的非恒定流，但是，在专家阶段，你会碰到很多特殊的水流现象，这些现象，是常规的模型没法处理的，你需要专门的模拟方法，才能搞定。

5.2.1 明渠非恒定流：洪水演进的核心原理

明渠非恒定流，是水利工程里最常见的复杂水流现象，它指的是，明渠里的水流，流量、水位，都是随时间变化的，最典型的，就是洪水过程。当上游发生暴雨，产生洪水，这个洪水波，会沿着河道，向下游传播，这个过程，就是明渠非恒定流的过程。

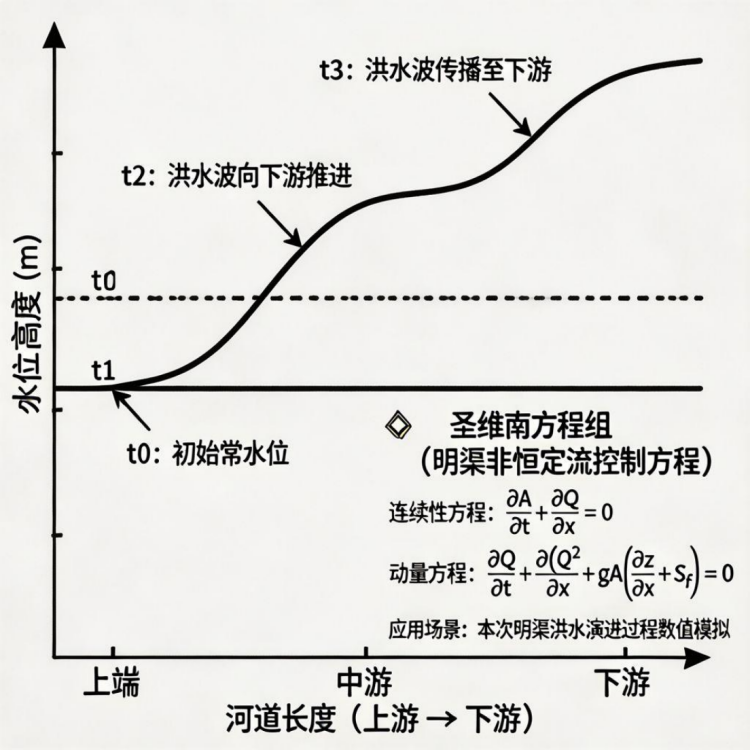

在入门阶段，我们只讲了恒定的明渠流，用曼宁公式就可以算，但是，洪水的过程，是动态的，水位和流量，每个时刻都在变，这个时候，曼宁公式就不够用了，你需要用圣维南方程组，这是明渠非恒定流的控制方程，也是洪水演进的核心基础。

圣维南方程组，其实就是我们之前讲的质量守恒和动量守恒，在明渠非恒定流里的具体形式，它分为两个方程：

• 连续性方程：这个是质量守恒，它描述的是，河道里的水量的变化，等于流入的水量减去流出的水量。简单来说，就是，上游流进来多少水，下游流出去多少水，中间，河道里的水位，会涨多少，这个就是连续性方程要算的。

• 动量方程：这个是动量守恒，它描述的是，水流的动量的变化，也就是，洪水波的传播的速度，还有，阻力的影响。它考虑了水位的变化、流速的变化、阻力的影响，这些，都是动量方程要处理的。

通过这两个方程，我们就可以模拟出，洪水波从上游，流到下游的整个过程，比如，上游的洪水，什么时候能到下游，下游的水位，最高会涨到多少，流量的峰值是多少，这些，都是洪水预报、防洪评价的核心数据。

在一线的项目里，明渠非恒定流的应用非常广泛：

• 洪水预报：这是最核心的应用，通过模拟洪水波的传播，我们可以提前 24 小时，甚至 72 小时，预报下游的水位和流量，提前做好防洪的准备。比如，在长江流域的洪水预报里，我们就是用圣维南方程组，模拟整个流域的洪水演进，提前知道，洪水什么时候到武汉，水位会有多高，然后，提前调度水库，错峰泄洪，避免洪水漫堤。

• 防洪评价：在新建的项目里，比如，新建的桥梁、码头，我们需要做防洪评价，看看，这个项目，会不会影响河道的行洪，会不会抬高上游的水位，这个时候，我们就需要用明渠非恒定流的模型，模拟洪水的过程，看看，项目建成之后，洪水的水位，会不会超过防洪的标准。

• 长距离明渠调度：比如，南水北调的中线工程，是明渠输水，我们需要调度渠道里的水流，调整节制闸的开度，来满足下游的用水需求，这个时候，我们就需要用明渠非恒定流的模型，模拟水流的传播，提前调整闸门，因为，上游的调整，要过几个小时，才能传到下游，我们要提前预判，不然，下游的水就不够了。

比如，在某流域的洪水预报项目里，我们构建了整个流域的明渠非恒定流模型，当上游发生暴雨的时候，模型可以在 10 分钟之内，算出下游的洪水过程，提前 36 小时发出预警，让下游的群众，有足够的时间转移，避免了人员的伤亡，这就是明渠非恒定流模型的价值。

5.2.2 水锤（水击）：瞬态压力的防护与控制

水锤，也叫水击，是供水工程里最危险的瞬态水流现象，很多的管道爆管，其实，都是水锤导致的。我们之前在入门阶段，简单的讲过，水锤就是，你突然关阀门，水流的惯性，导致的压力突然升高，但是，对于专家来说，你需要深入的理解，水锤的整个过程，以及，怎么模拟和防护它。

水锤的本质，是瞬变流，也就是，水流的状态，在很短的时间里，发生了剧烈的变化，当你快速的关阀门，或者，突然停泵，水流的速度，突然从 v0 降到了 0，这个时候，水流的惯性，就会产生一个压力波，这个压力波，会在管道里，以声音的速度（大概 1000m/s 左右）来回传播，导致管道里的压力，突然升高，甚至，升高到正常压力的好几倍，这个时候，就很容易把管道打爆，或者，把水泵、阀门弄坏。

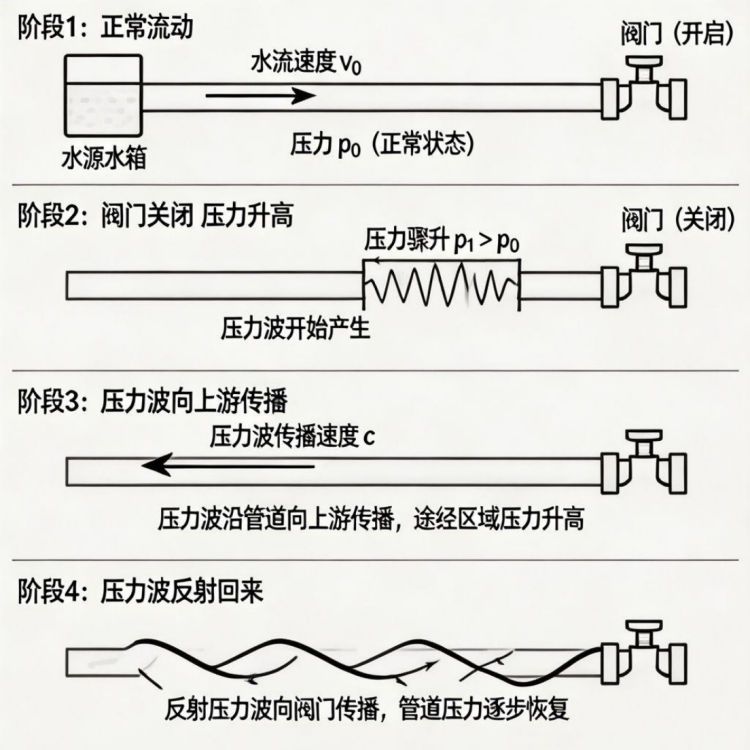

水锤的整个过程，分为四个阶段：

• 正常流动阶段：阀门是开的，水流正常的流动，压力是正常的 p0，流速是 v0。

• 阀门关闭，压力升高阶段：你突然关了阀门，阀门处的水流，突然停了，后面的水，因为惯性，还在往前冲，这个时候，阀门处的压力，就会突然升高，产生一个压力波。

• 压力波向上游传播阶段：这个压力波，会以 1000m/s 的速度，向上游传播，经过的地方，压力都会升高，直到，压力波传到了上游的水箱，或者，水厂的出口。

• 压力波反射回来阶段：压力波到了上游之后，会反射回来，然后，再向下游传播，这个时候，管道里的压力，就会开始震荡，来回的传播，直到，阻力把这个波给耗散掉，压力才会恢复正常。

水锤分为两种，直接水锤和间接水锤：

• 直接水锤：就是，你关阀门的时间，比压力波来回传播的时间还要短，也就是说，你在压力波反射回来之前，就把阀门关完了，这个时候，压力的升高，是最大的，甚至，能到正常压力的好几倍，非常危险。

• 间接水锤：就是，你关阀门的时间，比压力波来回传播的时间要长，也就是说，压力波反射回来的时候，你还没关完阀门，这个时候，压力的升高，就会小很多，因为，反射回来的低压波，会抵消一部分的高压。

所以，我们防护水锤的核心，就是，避免直接水锤，让它变成间接水锤，这样，压力的升高，就会小很多。

在一线的项目里，水锤的防护，有很多的方法：

• 缓闭阀门：最常用的方法，就是，把阀门的关闭时间，调的慢一点，比如，原来的阀门，1 秒就关完了，现在，改成 30 秒，慢慢关，这样，就不会产生直接水锤，压力的升高，就会小很多。

• 水锤消除器：这是一个专门的设备，当管道里的压力突然升高的时候，水锤消除器，就会打开，把多余的水排出去，降低压力，避免压力太高。

• 空气罐：在长距离的输水管道里，我们会装空气罐，当压力升高的时候，空气罐里的空气，会被压缩，吸收压力，当压力降低的时候，空气罐里的水，会补进去，避免压力太低，产生负压。

• 止回阀：缓闭止回阀，当水泵停了之后，它会慢慢的关，避免水倒流，产生水锤。

比如，在某长距离输水管道的项目里，原来的阀门，是快关的，10 秒就关完了，结果，每次关阀门，都会产生水锤，压力突然升高到 1.5MPa，把管道的接头给冲坏了，后来，我们用水锤模型，模拟了整个过程，然后，把阀门的关闭时间，改成了 60 秒，同时，装了一个水锤消除器，改造之后，关阀门的时候，最高的压力，只有 0.5MPa，完全在管道的承受范围里，再也没有发生过爆管的问题。

5.2.3 空化与空蚀：水泵与阀门的隐形杀手

空化与空蚀，是水泵、阀门这些设备的隐形杀手，很多的水泵，用了没几年，叶轮就坏了，很多的阀门，用了一段时间，就漏了，其实，都是空蚀导致的。我们之前在入门阶段，简单的讲过，空化就是，压力太低，水汽化了，但是，对于专家来说，你需要深入的理解，它的原理，以及，怎么防护它。

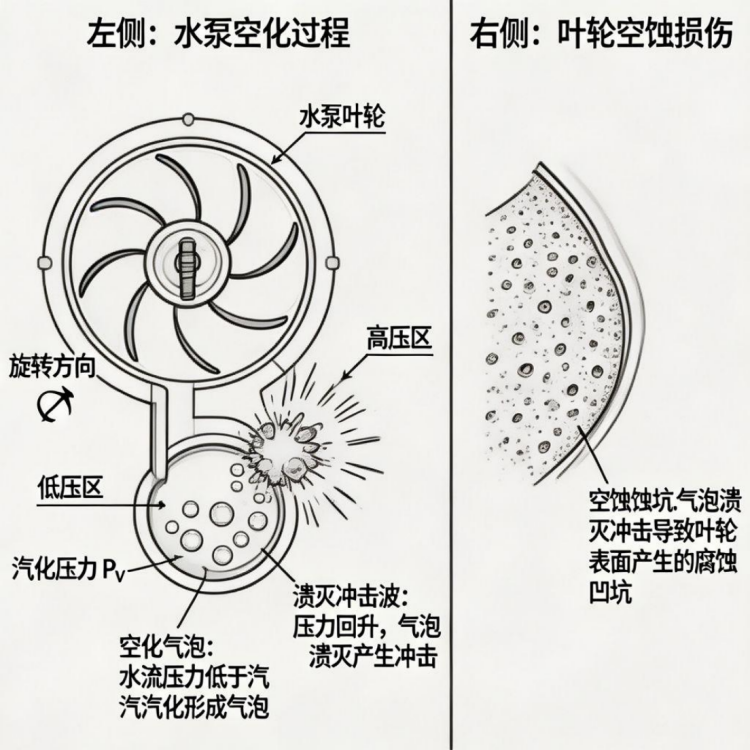

空化的原理，其实很简单：水的沸点，是和压力有关的，压力越低，沸点越低。比如，在正常的大气压下，水的沸点是 100℃，但是，在高原上，压力低，水的沸点，只有 80 多度。那，如果，管道里的局部压力，降到了非常低，低到，在当前的水温下，水的汽化压力，这个时候，水就会沸腾，汽化，形成很多的小气泡，这个过程，就叫做空化。

这些小气泡，会跟着水流，流到压力高的地方，到了高压区，气泡外面的压力，突然升高，这个时候，气泡就会被压溃，瞬间的破灭。这个破灭的过程，会产生一个非常强的冲击波，压力能到几百个 MPa，这个冲击波，会不断的冲击管道的壁面，或者，水泵的叶轮，时间长了，就会把壁面给蚀坏，形成很多的小坑，这个过程，就叫做空蚀。

空蚀的危害，非常大：

• 对水泵来说，空蚀会把叶轮给蚀坏，叶轮上，会有很多的小坑，然后，水泵的效率，就会下降，噪音会变大，振动也会变大，最后，整个叶轮都会坏掉，水泵就报废了。

• 对阀门来说，空蚀会把阀芯给蚀坏，导致阀门关不严，产生内漏，最后，阀门就没法用了。

• 对管道来说，空蚀会把管道的壁面给蚀坏，导致管道变薄，最后，爆管。

那，我们怎么判断，会不会发生空化呢？这里，有一个核心的参数，叫做气蚀余量（NPSH，Net Positive Suction Head）。

气蚀余量，指的是，泵的入口处，单位重量的液体，所具有的，超过汽化压力的富余能量。简单来说，就是，你的入口的压力，比汽化压力，高多少，要是这个富余的能量，不够，就会发生空化。

气蚀余量，分为两种：

1. 必需气蚀余量（NPSHr）：这个是水泵本身的参数，是水泵厂家给的，意思是，要让水泵不发生空化，你必须要有的，最小的气蚀余量。

2. 有效气蚀余量（NPSHa）：这个是你的系统的参数，是你实际的系统里，能提供的气蚀余量。

如果，你的有效气蚀余量 NPSHa，大于必需气蚀余量 NPSHr，那，就不会发生空化，要是，NPSHa 小于 NPSHr，那就会发生空化。

所以，我们防护空化的核心，就是，提高有效气蚀余量，让它大于必需气蚀余量。具体的方法，有这些：

3. 降低泵的安装高度：把泵装的低一点，这样，入口的压力，就会高一点，因为，位置低，水头就高。

4. 增大入口管道的管径：入口的管道，做大一点，这样，流速就会低一点，水头损失就会小一点，入口的压力，就会高一点。

1. 提高入口的压力：比如，在泵的前面，加一个增压泵，提高入口的压力，这样，有效气蚀余量，就会变大。

2. 降低水温：水温越低，汽化压力就越低，这样，富余的能量，就会越大，也能避免空化。

比如，在某水厂的项目里，他们的水泵，用了一年，叶轮就坏了，噪音很大，效率也降了 20%，后来，我们检查了一下，发现，他们的泵的安装高度，太高了，入口的压力，只有 0.05MPa，有效气蚀余量，只有 2 米，而水泵的必需气蚀余量，是 3 米，所以，就发生了空化。后来，我们把泵的安装高度，降了 2 米，同时，把入口的管道，从 DN200，改成了 DN300，降低了流速，改造之后，有效气蚀余量，变成了 4.5 米，大于必需的 3 米，就再也没有发生过空化的问题了，水泵的寿命，也从 1 年，变成了 10 年。

5.2.4 渗流：多孔介质中的水流规律

渗流，是水在多孔介质里的流动，比如，土壤里的地下水，岩石里的水，这些，都是渗流。我们之前讲的，都是管道里的水流，或者，明渠里的水流，但是，渗流，是完全不一样的，它的规律，也完全不同。

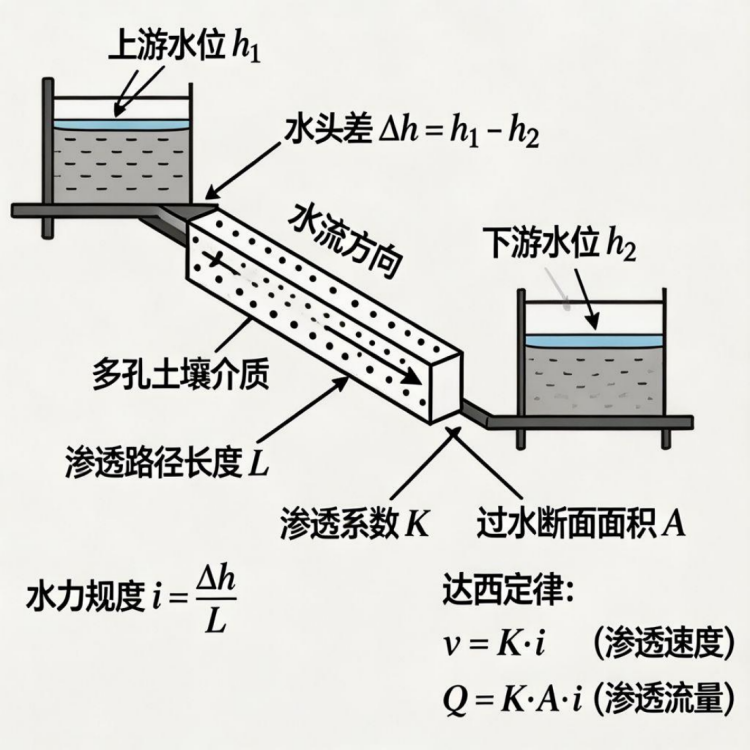

渗流的核心规律，是达西定律，这是 1856 年，法国的工程师达西，通过实验，发现的规律。达西定律的意思是，渗流的流速，和水力坡度，是成正比的。简单来说，就是，水在土壤里流的速度，和水位差成正比，水位差越大，流的越快，和土壤的渗透系数，也成正比，渗透系数越大，也就是，土壤越疏松，流的越快。

达西定律的公式，很简单：
v = K * i
其中，v 是渗流的流速，K 是渗透系数，i 是水力坡度，也就是，水位差除以渗流的长度。

渗透系数 K，是渗流里最核心的参数，不同的土壤，K 的差别非常大：

1. 黏土的 K，很小，只有 1e-7 m/s，所以，水很难渗过去，所以，我们做防渗的时候，都会用黏土。

2. 砂土的 K，很大，有 1e-3 m/s，所以，水很容易渗过去。

3. 岩石的 K，要看有没有裂隙，有裂隙的话，K 就很大，没有的话，就很小。

渗流的应用，非常广泛：

1. 地下水模拟：我们要模拟地下水的流动，比如，地下水的开采，会不会导致地面沉降，地下水的污染，会怎么迁移，这些，都要用渗流模型。

2. 基坑降水：在做建筑的基坑的时候，我们要把基坑里的水，抽出来，不然，基坑里都是水，没法施工，这个时候，我们就要用渗流模型，计算，要抽多少水，才能把水位降到基坑的底部，同时，还要避免，抽水导致周边的地面沉降，把周边的房子给弄裂了。

3. 漏损定位：当管网的管道漏了，水会渗到周围的土壤里，我们可以用渗流模型，模拟水的渗流过程，然后，结合地面的监测数据，定位漏点的位置，这个，就是管网漏损的定位的一个方法。

4. 大坝渗流安全监测：大坝的坝体，是土做的，我们要监测，坝体里的渗流，是不是正常，要是，渗流的速度太快，就会把坝体的土给冲走，导致管涌，最后，大坝溃坝，这个时候，我们就要用渗流模型，监测坝体的渗流，提前预警。

比如，在某地铁的基坑项目里，他们要挖一个 20 米深的基坑，周边，有很多的老房子，要是，降水的话，很容易导致地面沉降，把房子给弄裂了。后来，我们构建了整个区域的渗流模型，模拟了降水的过程，然后，优化了降水井的位置和流量，最后，我们把周边的地面沉降，控制在了 5 毫米以内，完全不会影响周边的房子，顺利的完成了基坑的施工。

5.3 大尺度管网的并行计算：超大规模系统的求解

随着城市的发展，管网的规模，越来越大，比如，超大城市的供水管网，有几十万根管道，几百万个节点，这个时候，常规的串行计算，就不够用了，因为，常规的串行计算，一次模拟，要跑好几个小时，甚至，好几天，根本没法满足实时调度的需求。

这个时候，你就需要用并行计算，这是专家阶段，处理超大规模系统的核心技术。

并行计算的原理，其实很简单，就是，把一个大的问题，拆成很多小的问题，然后，分给很多个 CPU，或者，GPU，同时计算，最后，再把结果拼起来，这样，就能把计算的速度，提升好几倍，甚至，好几十倍。

在水力模型里，最常用的并行方法，是区域分解法。就是，把整个大的管网，或者，整个大的计算区域，拆成很多个小的区域，每个小的区域，分给一个 CPU 核心，每个核心，只算自己的小区域的结果，然后，区域之间，交换边界的信息，这样，所有的核心，就可以同时计算了。

比如，你有一个 10 万根管道的大管网，你把它拆成 10 个小的区域，每个区域，1 万根管道，然后，用 10 个 CPU 核心，同时计算，这样，计算的速度，就差不多能提升 10 倍，原来要 10 个小时的模拟，现在，1 个小时就能跑完了。

除了 CPU 的并行，还有GPU 加速，GPU，就是显卡，它有几千个小的核心，非常适合做并行的计算，所以，我们可以把水力模型的计算，放到 GPU 上，这样，速度能提升的更快，比如，原来要 10 个小时的模拟，用 GPU 的话，几分钟就能跑完。

在一线的项目里，并行计算的应用，已经越来越多了：

比如，在上海的智慧水务项目里，他们的管网，有 30 多万根管道，原来的串行计算，一次模拟，要 4 个小时，根本没法做实时的调度，后来，他们用了并行计算，把管网拆成了 32 个区域，用 32 个核心，同时计算，然后，加上 GPU 的加速，最后，一次模拟，只需要 5 分钟，就可以跑完，这样，他们就可以做实时的调度，实时的模拟整个管网的状态，提前发现异常，处理问题。

还有，在全国的洪水预报项目里，整个流域的模型，有几百万个网格，原来的串行计算，要跑一天，才能出预报结果，现在，用了并行计算，只需要 10 分钟，就能出结果，这样，就能更快的发出预警，给群众更多的转移时间。

5.4 多场耦合模拟：跨物理场的复杂系统分析

在常规的水力模型里，我们只模拟水流的状态，但是，在很多复杂的场景里，水流，不是独立的，它会和其他的物理场，互相影响，比如，水质、泥沙、温度、结构，这些，都是互相耦合的，这个时候，你就需要用多场耦合模拟，来处理这些复杂的问题。

多场耦合，就是，把多个物理场的模型，耦合在一起，同时计算，互相传递数据，这样，就能模拟它们之间的互相影响。

常见的耦合场景，有这些：

• 水动力 + 水质耦合：这是最常见的，就是，我们先算出水的流动，然后，把流速、流量，传给水质模型，然后，水质模型，模拟污染物的迁移、扩散、降解，这样，我们就能知道，污染物，会怎么流，什么时候到下游，浓度是多少。比如，在突发水污染的应急模拟里，我们就是用这个耦合模型，来模拟污染物的迁移，提前预警。

• 水动力 + 泥沙耦合：这个，是河道里的，水流，会把泥沙冲走，然后，泥沙，又会影响水流的阻力，比如，河道淤积了，糙率就会变大，水头损失就会变大，所以，我们要把水动力和泥沙的模型，耦合在一起，模拟泥沙的淤积和冲刷，这样，我们就能知道，河道的淤积，会怎么变化，要不要清淤。

• 水动力 + 温度耦合：这个，是水库里的，水库的水，温度不一样，密度不一样，会分层，上层的水，温度高，密度小，下层的水，温度低，密度大，然后，温度，又会影响水的密度，从而，影响水流的流动，所以，我们要把水动力和温度的模型，耦合在一起，模拟水库的水温分层，还有，水库的泄流的温度，对下游的影响。

• 水动力 + 结构耦合：这个，是管道的，水锤的压力，会导致管道的变形，管道的变形，又会影响水流的压力，所以，我们要把水动力和结构的模型，耦合在一起，模拟水锤对管道的应力的影响，看看，管道会不会被水锤给压坏。

比如，在某河道的黑臭水体治理项目里，我们就用了水动力 + 水质的耦合模型，首先，我们模拟了河道的水流，然后，模拟了 COD、氨氮这些污染物的降解，然后，我们优化了生态补水的方案，通过模拟，我们发现，每天补 10 万立方米的水，就能把河道的水质，从劣 V 类，提升到 IV 类，而且，成本最低，最后，我们按照这个方案，实施了改造，果然，河道的水质，达标了，黑臭的问题，也解决了。

5.5 数字孪生的高阶应用：从离线模拟到在线孪生

最后，我们来讲一下，当前最前沿的，数字孪生的高阶应用，这是专家阶段，最前沿的技术，也是未来的发展方向。

我们之前的水力模型，都是离线的，就是，你建好模型，然后，输入数据，跑模拟，得到结果，这个，是离线的，模型，不会实时的更新，也不会实时的和真实的系统对齐。

而数字孪生，是在线的，它是把真实的管网，或者，河道，在电脑里，做一个实时的复制，然后，实时的把真实系统的监测数据，传到模型里，实时的更新模型的状态，让模型，一直和真实的系统，保持同步，这样，你就可以，实时的看到，整个系统的状态，而且，还可以预测未来的状态。

数字孪生的高阶应用，有这些：

• 在线实时校准：传统的模型，一年才校准一次，但是，数字孪生的模型，会实时的用监测数据，校准模型的参数，比如，管道的糙率，节点的流量，实时的调整，让模型，一直和真实的系统，保持对齐，这样，模型的精度，就会一直很高，不会因为管网的变化，而不准了。

• 预测性维护：通过数字孪生的模型，我们可以预测，设备的故障，比如，水泵的故障，管道的爆管，我们可以提前发现，压力的异常，流量的异常，然后，提前维护，避免故障的发生。比如，某水厂的数字孪生平台，提前 3 天，预测到了某个管道的爆管风险，然后，提前安排了维修，避免了爆管的损失。

• 实时应急调度：当发生突发的事故，比如，爆管，或者，水污染，数字孪生的模型，可以实时的模拟，事故的影响范围，然后，实时的给出调度的方案，比如，关哪个阀门，开哪个备用水源，这样，就能快速的处置事故，减少损失。

比如，在深圳的智慧水务数字孪生项目里，他们构建了整个城市的管网的数字孪生平台，实时的接入了所有的监测数据，实时的更新模型的状态，现在，他们可以，实时的看到整个城市的管网的压力、流量的状态，而且，当发生爆管的时候，模型可以在 10 秒之内，算出影响的范围，然后，自动的关阀门，发预警，整个过程，只需要几十秒，就可以完成，把爆管的损失，降到了最低。

到这里，专家进阶阶段的内容，我们就讲完了，这些内容，是水力模型领域，最复杂，最前沿的内容，掌握了这些，你就成为了真正的行业专家，能够处理各种复杂的工程场景，解决那些疑难的问题，为行业的发展，贡献你的力量。
